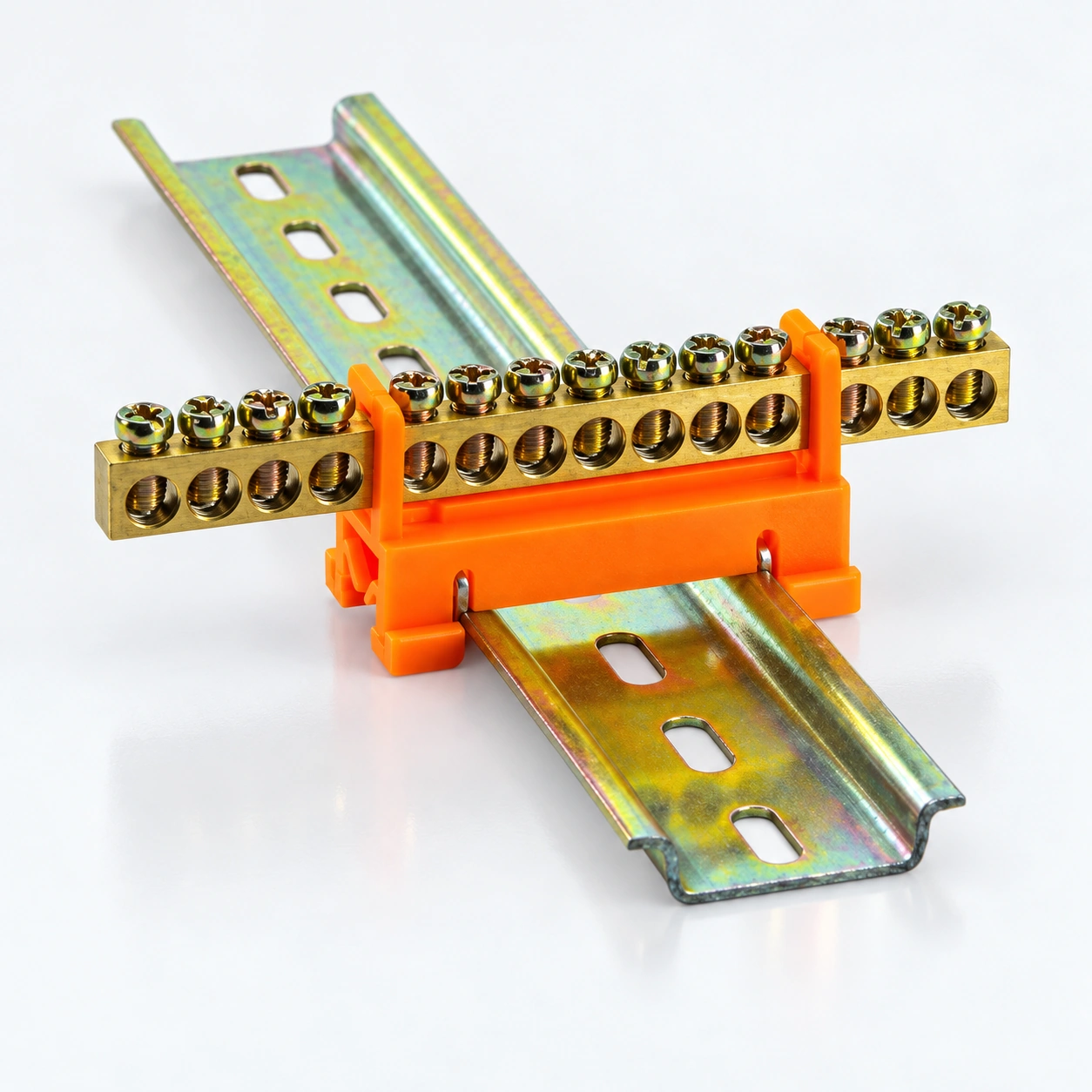

YC030 DIN Ray Topraklama Baraları
YOCL ELEKTRİKLİ YC030 DIN ray topraklama barı çifti, 6×9 mm pirinç iletkeni PA66 tutucu ve M5.0 çinko kaplı demir vidalarla birleştirir. Tam model olarak eşleşen uzunluğuyla 7, 8, 10, 12 veya 15 bağlantılarını seçin. Mavi ve yeşil tutucular, -30°C ila +110°C çalışma sıcaklığıyla listelenen montaj boyutlarını paylaşır.
Genel Bakış
YOCL ELEKTRİKLİ YC030 topraklama barları, 6×9 mm pirinç iletkeni PA66 DIN ray tutucu ile birleştirir. Beş model, bağlantı sayısı ve bar uzunluğunun bir panel topraklama grubu için birlikte seçilmesine olanak tanıyan 7, 8, 10, 12 veya 15 ortak bar bağlantısı sağlar.
Özellikler
- Barı panel düzenekleri içinde konumlandırmak için DIN ray tutucu.
- Modeline göre 7–15 bağlantılı 6×9 mm pirinç kesit.
- M5.0 çinko kaplı demir vidalar.
- PA66 tutucu, 94V-2 malzeme yanmazlık sınıfına sahip.
- Beş bar uzunluğu boyunca ortak tutucu boyutları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Seri | YC030 |
| Marka | YOCL ELEKTRİK |
| İletken | Pirinç |
| Tutucu malzemesi | PA66 (poliamid 66) |
| Malzeme yanmazlık sınıfı | 94V-2 |
| Vidalar | Çinko kaplı demir |
| Çalışma sıcaklığı | -30°C ila +110°C |
| Çalışma gerilimi aralığı | 250–450 V |
| Standart tutucu renkleri | Mavi; yeşil |
| Montaj | DIN ray tutucu |
| Bar kesiti | 6×9 mm |
| Bağlantılar | 7; 8; 10; 12; 15, modellere eşleştirilmiş |
| Vida boyutu | M5.0 |
Model seçenekleri
| Model | Çubuk g×y–bağlantılar (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/kutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|
| YC030-01 | 6×9-7 | 51.0 | 51.0 | 35.0 | 28.0 | 21.0 | 5.2 | M5.0 | 10 | 700 |
| YC030-02 | 6×9-8 | 60.0 | 51.0 | 35.0 | 28.0 | 21.0 | 5.2 | M5.0 | 10 | 700 |
| YC030-03 | 6×9-10 | 72.5 | 51.0 | 35.0 | 28.0 | 21.0 | 5.2 | M5.0 | 10 | 400 |
| YC030-04 | 6×9-12 | 85.0 | 51.0 | 35.0 | 28.0 | 21.0 | 5.2 | M5.0 | 10 | 400 |
| YC030-05 | 6×9-15 | 104.5 | 51.0 | 35.0 | 28.0 | 21.0 | 5.2 | M5.0 | 10 | 250 |

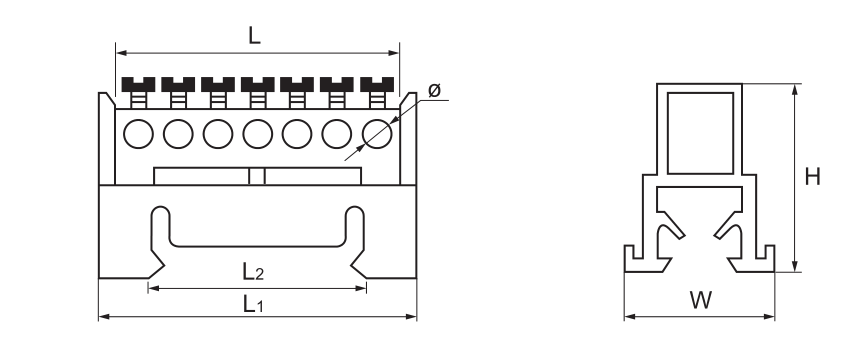

Boyut
Modele özgü L boyutu, L1 51.0 mm, L2 35.0 mm, H 28.0 mm, W 21.0 mm ve ø 5.2 mm ile listelenmiştir. Bu boyutları ray konumu ve mevcut bağlantı alanı ile karşılaştırın.
Seçim
Gerekli sayıda topraklama bağlantısını seçin ve ilgili model uzunluğunu kullanın. Montajda kullanılan raya göre ray tutucu uyumunu kontrol edin ve bara girişini ve vida düzenini kablolama tasarımına göre ayarlayın.
Sipariş
YC030 model kodunu, mavi veya yeşil tutucu rengini ve gerekli miktarı belirtin. Kutu adedi 10 adettir; karton adetleri bara göre farklılık gösterir.
