YC031 DIN Ray Topraklama Baraları
YOCL ELECTRIC YC031 DIN ray topraklama barı, çinko kaplı demir vidalarla 6×9 mm ve 8×12 mm pirinç kesitler sunar. Bağlantı sayısını ve boyutlarını 16 model konfigürasyonlarından seçin. PE ve PA66 tutucuların ayrı sıcaklık aralıkları vardır; tutucu gereksinimlerini ve mavi, yeşil veya gri rengi hedeflenen panel düzenine göre eşleştirin.
Genel Bakış

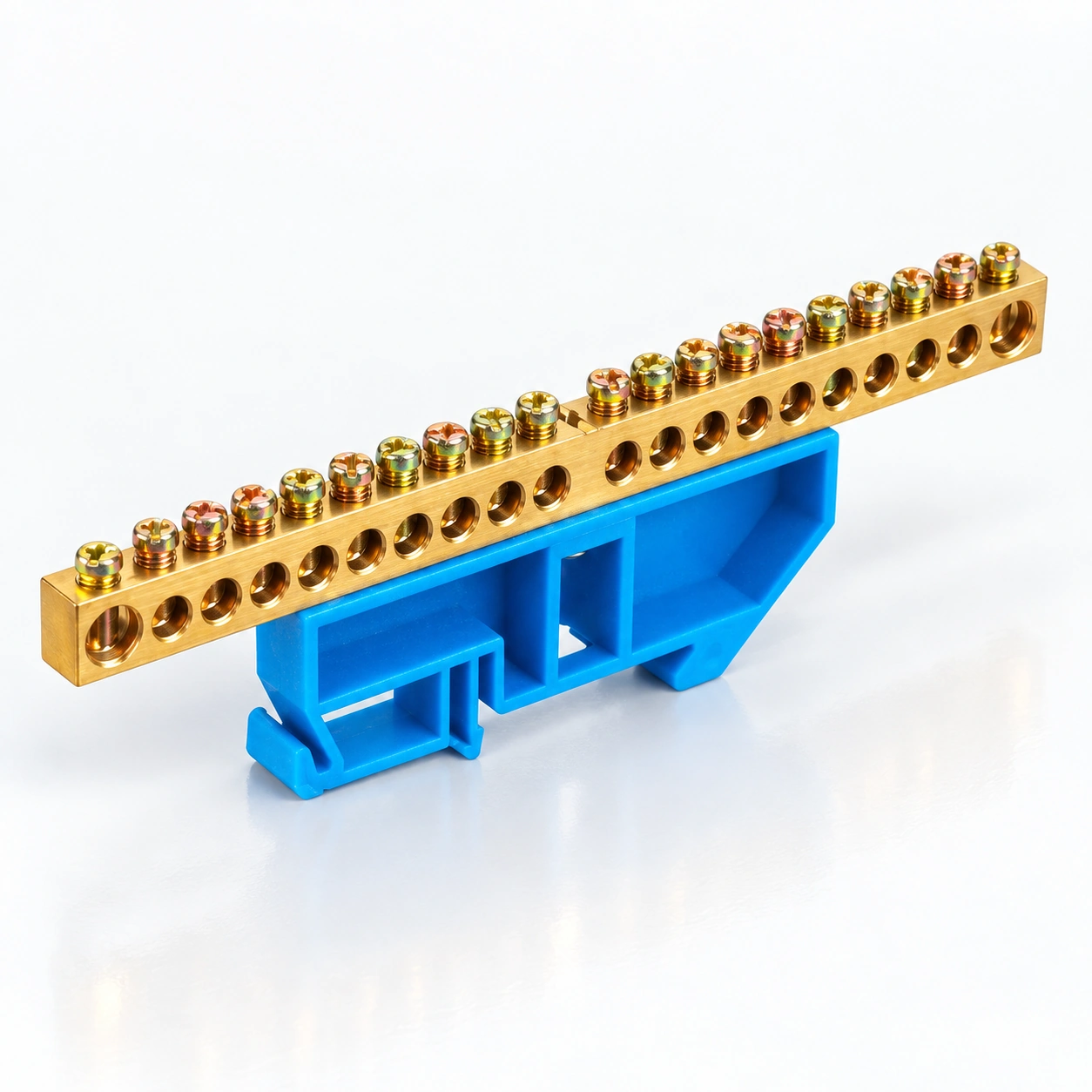

YOCL ELECTRIC YC031 topraklama barı, bir panel bağlantı grubu için DIN ray tutucu ve ortak bir pirinç iletken kullanır. Seri, modele özel bağlantı sayıları ve vida boyutlarıyla 6×9 mm ve 8×12 mm bar kesitlerini içerir. PE ve PA66 plastik malzemelerin, tutucu gereksinimlerini değerlendirmek için ayrı sıcaklık özellikleri vardır.
Özellikler
- 6×9 mm veya 8×12 mm pirinç kesitli on altı model konfigürasyonu.
- 6×9 mm barlarda 4–24 bağlantılar ve 8×12 mm barlarda 6–14 bağlantılar.
- M4.0 ve M5.0 çinko kaplamalı demir vidalar, çubuk bölümü ile eşleştirilmiştir.
- Farklı sıcaklık aralıklarına sahip PE ve PA66 plastik malzeme özellikleri.
- Mavi, yeşil ve gri tutucu renkleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YC031 |
| İletken | Pirinç |
| Montaj | DIN ray tutucu |
| Plastik malzemeler | PE (polietilen); PA66 (poliamid 66) |
| PE malzeme sıcaklığı | -40°C ila +65°C |
| PA66 malzeme sıcaklığı | -30°C ila +110°C |
| PA66 yanmazlık sınıfı | 94V-2 |
| Vidalar | Çinko kaplı demir |
| Çalışma gerilimi aralığı | 250–450 V |
| Tutucu renkleri | Mavi; yeşil; gri |
Model seçenekleri
| Model | Bar g×y (mm) | Bağlantılar | L (mm) | L1 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|
| YC031-01 | 6×9 | 4 | 86.0 | 31.6 | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-02 | 6×9 | 6 | 86.0 | 44.0 | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-03 | 6×9 | 8 | 86.0 | 56.4 | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-04 | 6×9 | 10 | 86.0 | 68.8 | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-05 | 6×9 | 12 | 86.0 | 81.2 | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-06 | 6×9 | 14 | 86.0 | — | 43.0 | 11.5 | 4.5 | M4.0 | 500 |
| YC031-07 | 6×9 | 16 | 86.0 | 106 | 43.0 | 11.5 | 4.5 | M4.0 | 400 |
| YC031-08 | 6×9 | 18 | 86.0 | 118.4 | 43.0 | 11.5 | 4.5 | M4.0 | 400 |
| YC031-09 | 6×9 | 20 | 86.0 | 130.8 | 43.0 | 11.5 | 4.5 | M4.0 | 400 |
| YC031-10 | 6×9 | 22 | 86.0 | 143.2 | 43.0 | 11.5 | 4.5 | M4.0 | 300 |
| YC031-11 | 6×9 | 24 | 86.0 | 159 | 43.0 | 11.5 | 4.5 | M4.0 | 200 |
| YC031-12 | 8×12 | 6 | 86.0 | 53.0 | 43.0 | 11.5 | 5.3 | M5.0 | 500 |
| YC031-13 | 8×12 | 8 | 86.0 | 67.6 | 43.0 | 11.5 | 5.3 | M5.0 | 500 |
| YC031-14 | 8×12 | 10 | 86.0 | 82.0 | 43.0 | 11.5 | 5.3 | M5.0 | 500 |
| YC031-15 | 8×12 | 12 | 86.0 | 96.5 | 43.0 | 11.5 | 5.3 | M5.0 | 500 |
| YC031-16 | 8×12 | 14 | 86.0 | 108.5 | 43.0 | 11.5 | 5.3 | M5.0 | 500 |

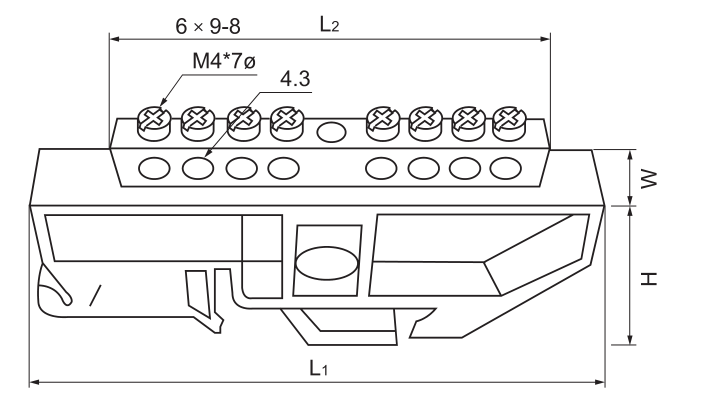

Boyut
Modele özel boyutları milimetre cinsinden karşılaştırın. Listelenen konfigürasyonlar L 86.0 mm, H 43.0 mm ve W 11.5 mm değerlerini paylaşırken, L1 ve giriş boyutu seçilen bara bağlıdır.
Seçim
Tam bir sıra olarak pirinç kesitini ve bağlantı sayısını seçin, ardından tutucu gereksinimlerini amaçlanan ortama göre eşleştirin. PE ve PA66 sıcaklık değerleri bu malzemeler için ayrı ayrı geçerlidir. Modele yönelik sorgunuza malzeme özelindeki gereksinimleri ekleyin.
Sipariş
Specify the full YC031 model code, holder colour and quantity. Include any material requirements and required mounting-space dimensions with the enquiry.
