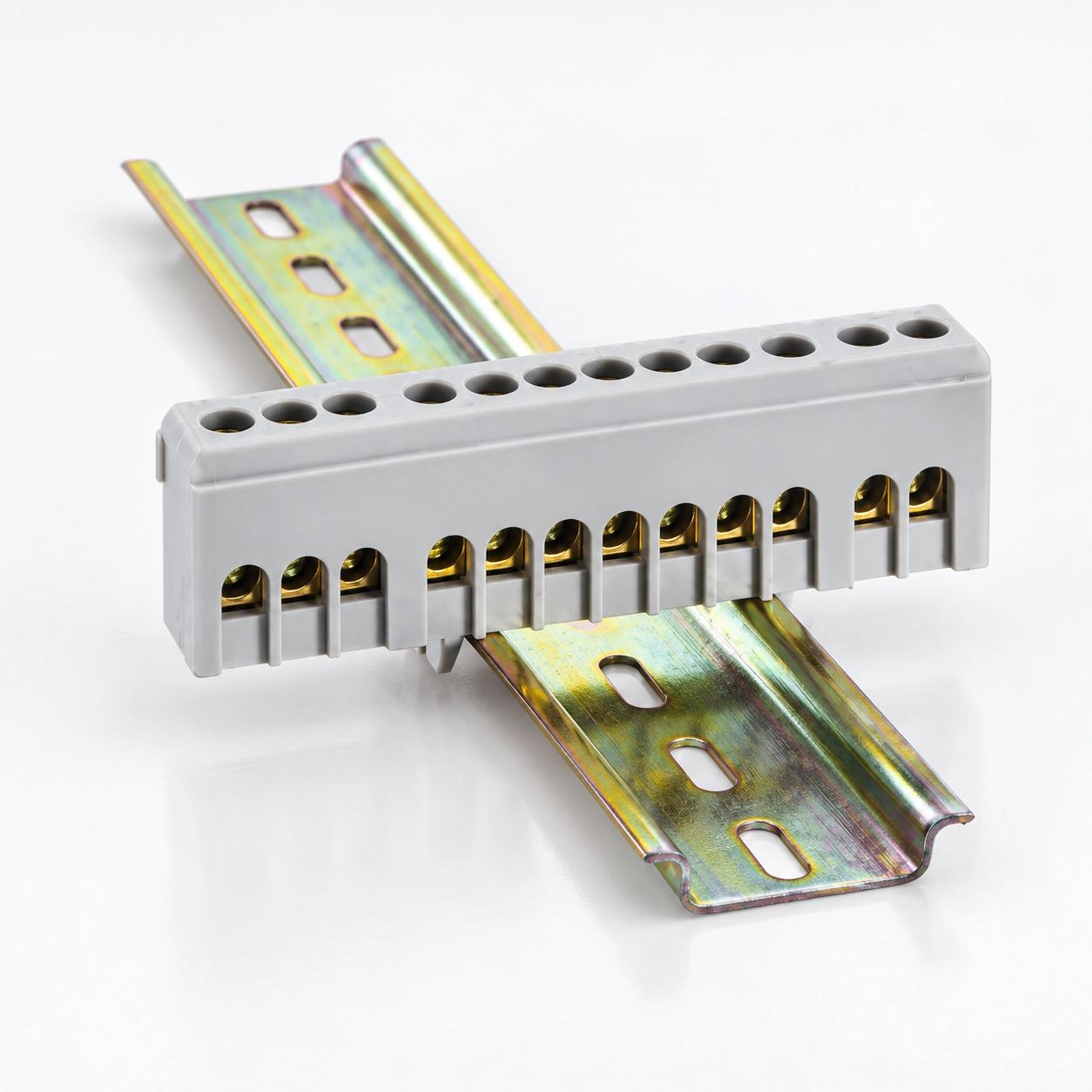

YC032 DIN Ray Topraklama Baraları
YOCL ELEKTRİKLİ YC032 DIN ray topraklama baraları, 6×9 mm pirinç bar, PA66 tutucu ve M5.0 çinko kaplı demir vidaları birleştirir. 7, 12 veya 15 bağlantılarını, 53.0, 88.0 veya 108.0 mm ile eşleşen uzunluklarda seçin. Her üç model de 13.0 mm onaylı bir tutucu genişliğini paylaşır ve 20 adetlik torbalarda paketlenir.
Genel Bakış
YOCL ELEKTRİKLİ YC032 topraklama barları, 6×9 mm pirinç iletkeni PA66 DIN ray tutucusuna yerleştirir. Üç model, eşleşen bar uzunluklarıyla 7, 12 veya 15 ortak bar bağlantıları sağlar. Paylaşılan bir tutucu geometrisi, seriyi panel düzeninin bu kompakt montaj düzenini gerektirdiği yerlerde kullanışlı hale getirir.
Özellikler
- 7'lü, 12'li ve 15'li bağlantı konfigürasyonları 6×9 mm pirinç bar üzerinde.
- DIN ray tutucu, 13.0 mm onaylı genişliğe sahip.
- M5.0 çinko kaplı demir vidalar.
- PA66 tutucu, 94V-2 malzeme yanmazlık sınıfına sahip.
- Her model için torba başına 20 adet ve karton başına 400 adet.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Seri | YC032 |
| Marka | YOCL ELEKTRİK |
| İletken | Pirinç |
| Tutucu malzemesi | PA66 (poliamid 66) |
| Malzeme yanmazlık sınıfı | 94V-2 |
| Vidalar | Çinko kaplı demir |
| Çalışma sıcaklığı | -30°C ila +110°C |
| Çalışma gerilimi aralığı | 250–450 V |
| Standart tutucu renkleri | Mavi; yeşil |
| Montaj | DIN ray tutucu |
| Bar kesiti | 6×9 mm |
| Bağlantılar | 7; 12; 15, modellere eşleştirilmiş |
| Vida boyutu | M5.0 |
Model seçenekleri
| Model | Çubuk g×y–bağlantılar (mm) | L (mm) | L1 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/paket | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|
| YC032-01 | 6×9-7 | 53.0 | 35.5 | 26.3 | 13.0 | 5.2 | M5.0 | 20 | 400 |
| YC032-02 | 6×9-12 | 88.0 | 35.5 | 26.3 | 13.0 | 5.2 | M5.0 | 20 | 400 |
| YC032-03 | 6×9-15 | 108.0 | 35.5 | 26.3 | 13.0 | 5.2 | M5.0 | 20 | 400 |

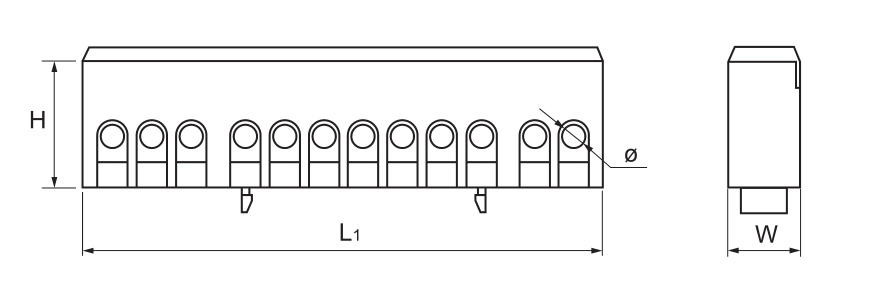

Boyut
Belirtilen L boyutları 53.0, 88.0 ve 108.0 mm'dir. Her üç modelin de L1 35.5 mm, H 26.3 mm, W 13.0 mm ve ø 5.2 mm'si vardır. Uzunluğu bağlantı sayısıyla birlikte seçin.
Seçim
İstenen topraklama grubu için bağlantı sayısı satırını seçin ve tutucu ayak izini panel düzeniyle karşılaştırın. Montajda kullanılan ray ile tutucu uyumunu onaylayın; yalnızca bağlantı sayısı bir ray profilini tanımlamaz.
Sipariş
Gerekli mavi veya yeşil tutucu rengini ve miktarını YC032-01, YC032-02 veya YC032-03 olarak belirtin. Tekrarlanan panel montajlarını planlarken 20 parçalık torba miktarını kullanın.
