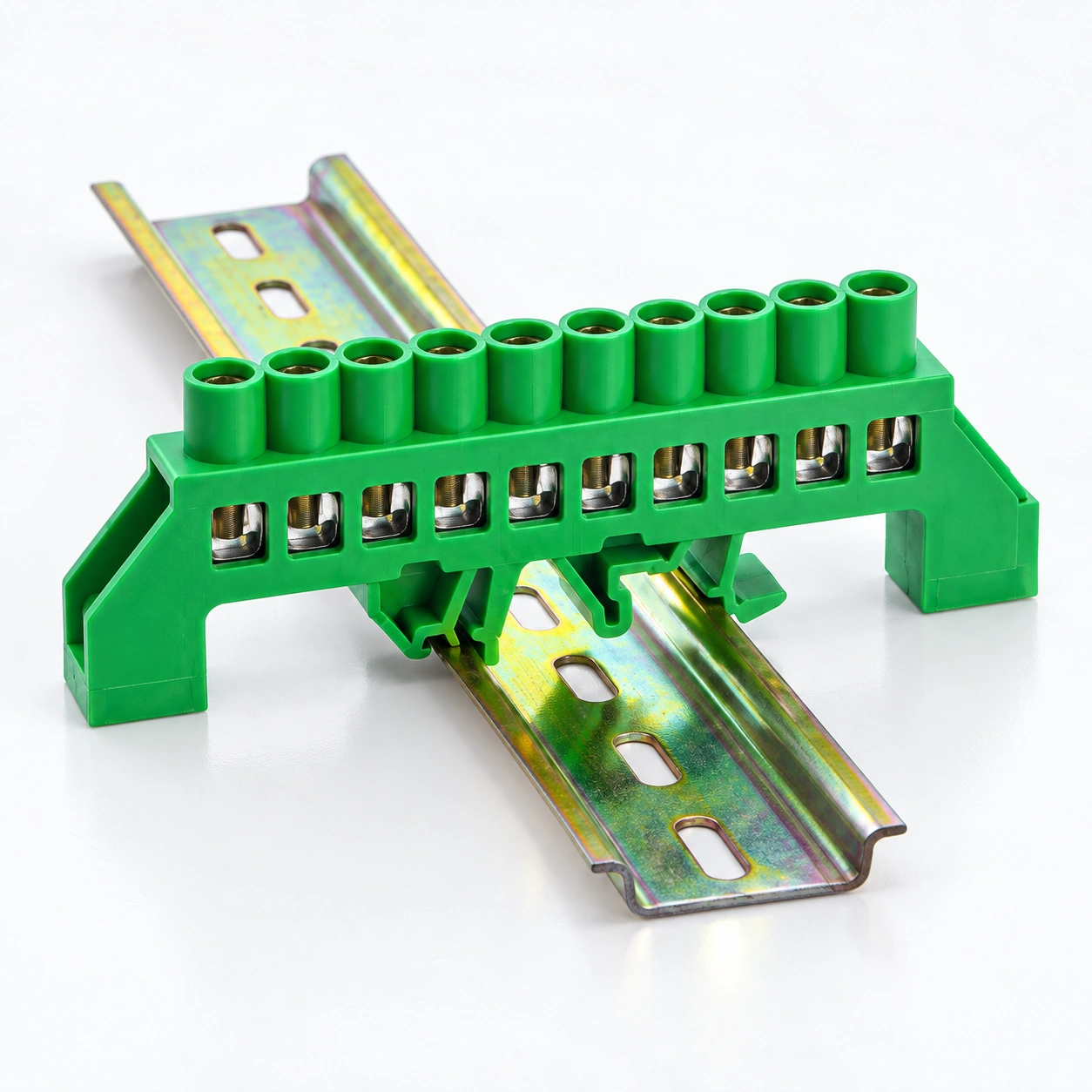

YC033 DIN Ray Topraklama Baraları
YOCL ELECTRIC YC033 DIN ray topraklama baraları, 6×9 mm veya 12×8 mm pirinç kesitler kullanarak on bir adet eşleştirilmiş konfigürasyon sunar. PA66 tutucular ve çinko kaplı demir vidalar yaygın bar paneli bağlantılarını destekler. Model tablosundan bağlantı sayısı, vida boyutu, uzunluk ve tutucu geometrisini mavi veya yeşil tutucu renkleriyle seçin.
Genel Bakış
YOCL ELECTRIC YC033 topraklama baraları, PA66 DIN ray tutucu ile yaygın bir pirinç bağlantı barası sağlar. On bir model, 6×9 mm veya 12×8 mm bar kesitleri kullanır, bağlantı sayıları ve tutucu boyutları modele göre eşleştirilir. Bu seri, bir panel içinde bir topraklama düzenlemesi seçmek için kendi girişine ve tutucu geometrisine sahiptir.
Özellikler
- 6×9 mm kesit, 4–12 bağlantılı veya 12×8 mm kesit, 4–14 bağlantılı.
- Yapılandırmaya uygun M4.0 veya M5.0 çinko kaplı demir vidalar.
- DIN ray tutucu, 10.5 veya 12.6 mm model grubu genişliklerine sahip.
- PA66 tutucu, 94V-2 malzeme yanmazlık sınıfına sahip.
- Tüm on bir model için bireysel bar uzunlukları ve montaj boyutları.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Seri | YC033 |
| Marka | YOCL ELEKTRİK |
| İletken | Pirinç |
| Tutucu malzemesi | PA66 (poliamid 66) |
| Malzeme yanmazlık sınıfı | 94V-2 |
| Vidalar | Çinko kaplı demir |
| Çalışma sıcaklığı | -30°C ila +110°C |
| Çalışma gerilimi aralığı | 250–450 V |
| Standart tutucu renkleri | Mavi; yeşil |
| Montaj | DIN ray tutucu |
| Bar kesitleri | 6×9 mm; 12×8 mm |
| Vida boyutları | M4.0; M5.0, modellerle eşleştirilmiş |
Model seçenekleri
| Model | Çubuk g×y–bağlantılar (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | G (mm) | ø (mm) | Vida boyutu | Adet/kutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|
| YC033-01 | 6×9-4 | 57.5 | 49.0 | 34.0 | 34.5 | 10.5 | 5.0 | M4.0 | 20 | 1000 |
| YC033-02 | 6×9-6 | 57.7 | 49.0 | 46.7 | 34.5 | 10.5 | 5.0 | M4.0 | 20 | 1000 |
| YC033-03 | 6×9-8 | 78.5 | 69.5 | 60.0 | 34.5 | 10.5 | 5.0 | M4.0 | 20 | 800 |
| YC033-04 | 6×9-10 | 89.0 | 78.0 | 72.8 | 34.5 | 10.5 | 5.0 | M4.0 | 10 | 600 |
| YC033-05 | 6×9-12 | 102.0 | 91.5 | 85.7 | 34.5 | 10.5 | 5.0 | M4.0 | 10 | 500 |
| YC033-06 | 12×8-4 | 77.5 | 66.0 | 40.6 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 500 |
| YC033-07 | 12×8-6 | 77.5 | 66.0 | 57.3 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 500 |
| YC033-08 | 12×8-8 | 94.3 | 83.0 | 74.4 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 500 |
| YC033-09 | 12×8-10 | 111.0 | 100.0 | 91.0 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 500 |
| YC033-10 | 12×8-12 | 128.4 | 117.5 | 108.6 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 500 |
| YC033-11 | 12×8-14 | 145.8 | 134.0 | 135.6 | 38.6 | 12.6 | 7.0 | M5.0 | 10 | 250 |
Boyut

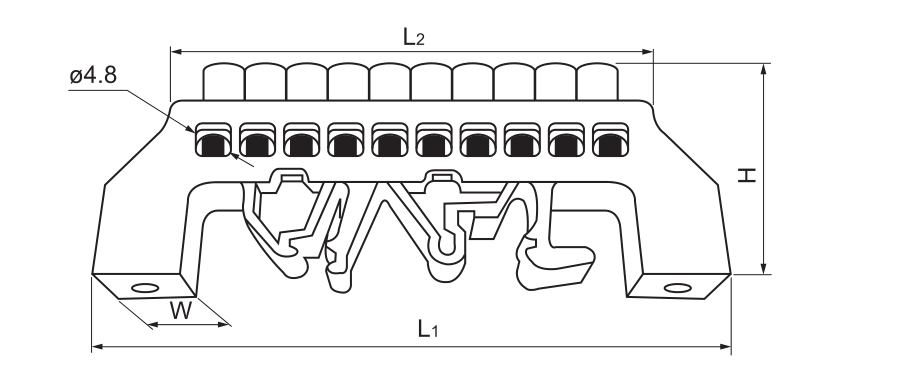

L, L1, L2, H, W ve ø değerleri için tam model satırını milimetre cinsinden kullanın. 6×9 mm grubu H 34.5 mm ve W 10.5 mm değerlerine sahiptir; 12×8 mm grubu H 38.6 mm ve W 12.6 mm değerlerine sahiptir.
Seçim
Gerekli bara kesitini ve bağlantı sayısını birlikte seçin. İlgili uzunluk ve giriş boyutlarını kablolama düzenlemesiyle karşılaştırın ve tutucu uyumunu gerçek ray ile kontrol edin. İki kesit grubu farklı tutucu geometrisine sahiptir ve tam model tablosu kullanılarak seçilmelidir.
Sipariş
Tam YC033 kodunu, mavi veya yeşil tutucu rengini ve miktarını belirtin. Tek bir siparişte farklı çubuk uzunluklarını birleştirirken modele özel kutu ve karton adetlerini kontrol edin.
