YC036 PC Kaplamalı Pirinç Bağlantı Baraları
YOCL ELEKTRİKLİ YC036 PC kapaklı pirinç bara, üç farklı konfigürasyonda ortak potansiyelli vidalı bağlantı sağlar. Her modelin kendine özgü giriş düzeni, kapak boyutları ve paketleme adedi vardır. YC036-01 ve YC036-02 M5.0 vidalar kullanır; YC036-03 M8.0 vidalar kullanır. Model tablosundan tam konfigürasyonu seçin.
Genel Bakış

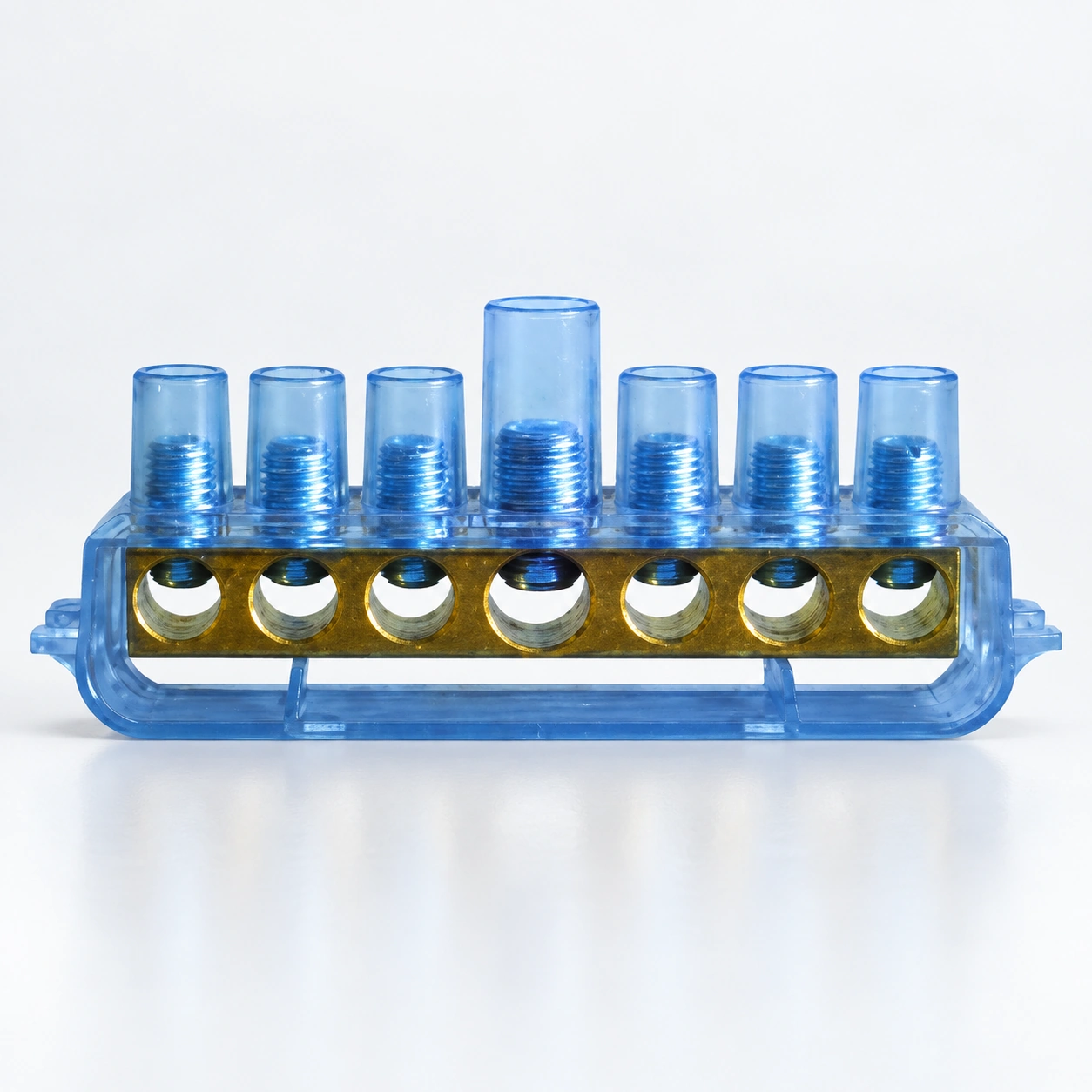

YOCL ELEKTRİKLİ YC036 bağlantı barları, ortak bir pirinç iletkeni PC kapakla birleştirir. Üç model, karışık giriş boyutlu düzenlemeler de dahil olmak üzere farklı bağlantı konfigürasyonları ve gövde boyutları sunar. Kapaklı yapı, panodaki kablolamada tanımlanmış bir potansiyel için vidalı bağlantıları bir iletken bara gruplandırır.
Özellikler
- PC (polikarbonat) kapaklı pirinç iletken.
- Serbestçe birleştirilmiş giriş boyutları yerine üç farklı bağlantı konfigürasyonu.
- YC036-01/-02 için M5.0 vidalar ve YC036-03 için M8.0 vidalar.
- Her model için tam L, H, H1, H2, W, E ve ø boyutları.
- Modele özel kutu ve karton paketleme adetleri.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YC036 |
| İletken | Pirinç |
| Kapak malzemesi | PC (polikarbonat) |
| Bağlantı fonksiyonu | Ortak potansiyel bara |
| Vida boyutları | M5.0; M8.0, modellere eşleştirilmiş |
Model seçenekleri
| Model | Bağlantı konfigürasyonu | L (mm) | H (mm) | H1 (mm) | H2 (mm) | G (mm) | E (mm) | ø (mm) | Vida boyutu | Adet/kutu | Adet/karton |
|---|---|---|---|---|---|---|---|---|---|---|---|
| YC036-01 | 4×16 mm² | 53.6 | 21.0 | 21.0 | 13.5 | 22.5 | 9.0 | 5.1 | M5.0 | 10 | 100 |
| YC036-02 | 1×25 mm² + 6×16 mm² | 84.5 | 24.2 | 24.2 | 16.0 | 25.5 | 9.0 | 6.0 | M5.0 | 10 | 80 |
| YC036-03 | 1×15 mm² + 6×35 mm² | 109.0 | 42.0 | 33.8 | 20.0 | 34.2 | 12.6 | 8.3 | M8.0 | 5 | 50 |

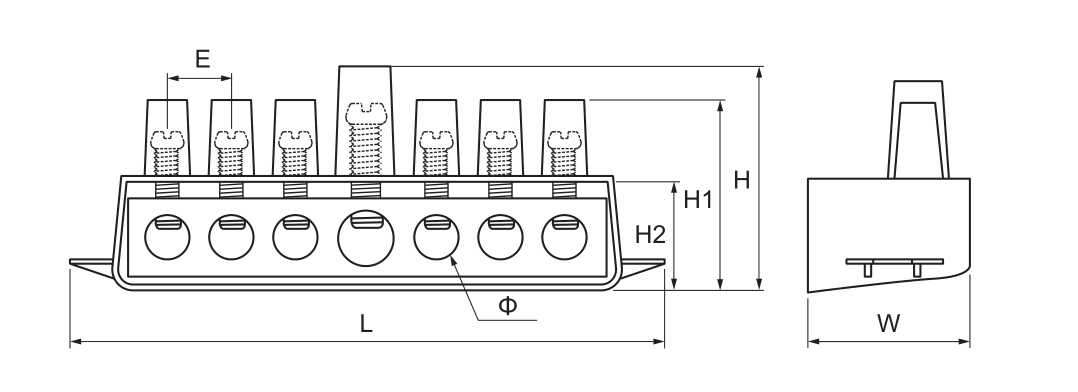

Boyut
Tablodaki tüm gövde ve giriş boyutları milimetre cinsindendir. Mevcut panel alanıyla kapak yüksekliğini, genişliğini ve bağlantı düzenini karşılaştırmak için tam model satırını kullanın.
Seçim
Gerekli kablolama grubu için tam bağlantı yapılandırmasını seçin. Giriş boyutu rakamları seçilen yapılandırmayı açıklar; girişler tek bir pirinç bar paylaşır. Montaj alanını ayırmadan önce ilgili vida boyutunu ve gövde boyutlarını karşılaştırın.
Sipariş
Tam YC036 model kodunu ve miktarını belirtin. Karışık giriş boyutlu bir yapılandırma talep ederken, seçilen satırın net kalması için amaçlanan iletken düzenini ekleyin.
