YC16N DIN Ray Nötr ve Topraklama Köprü Klemensleri
YC16N DIN Ray Köprü Klemensleri bakır kablolama için 7, 12 veya 15 bağlantı noktalarına sahip.
- 2.5–16 mm² bakır iletken aralığı.
- Mavi N ve sarı/yeşil PE model seçenekleri.
- 690 V terminal değeri ve 63 A akım değeri.
- PA66 gövde / kapak, UL 94 V-0 malzeme sınıfı ve IP20 koruması.
- M5 vidalar; 1.2 N·m sıkma torku.
Genel Bakış

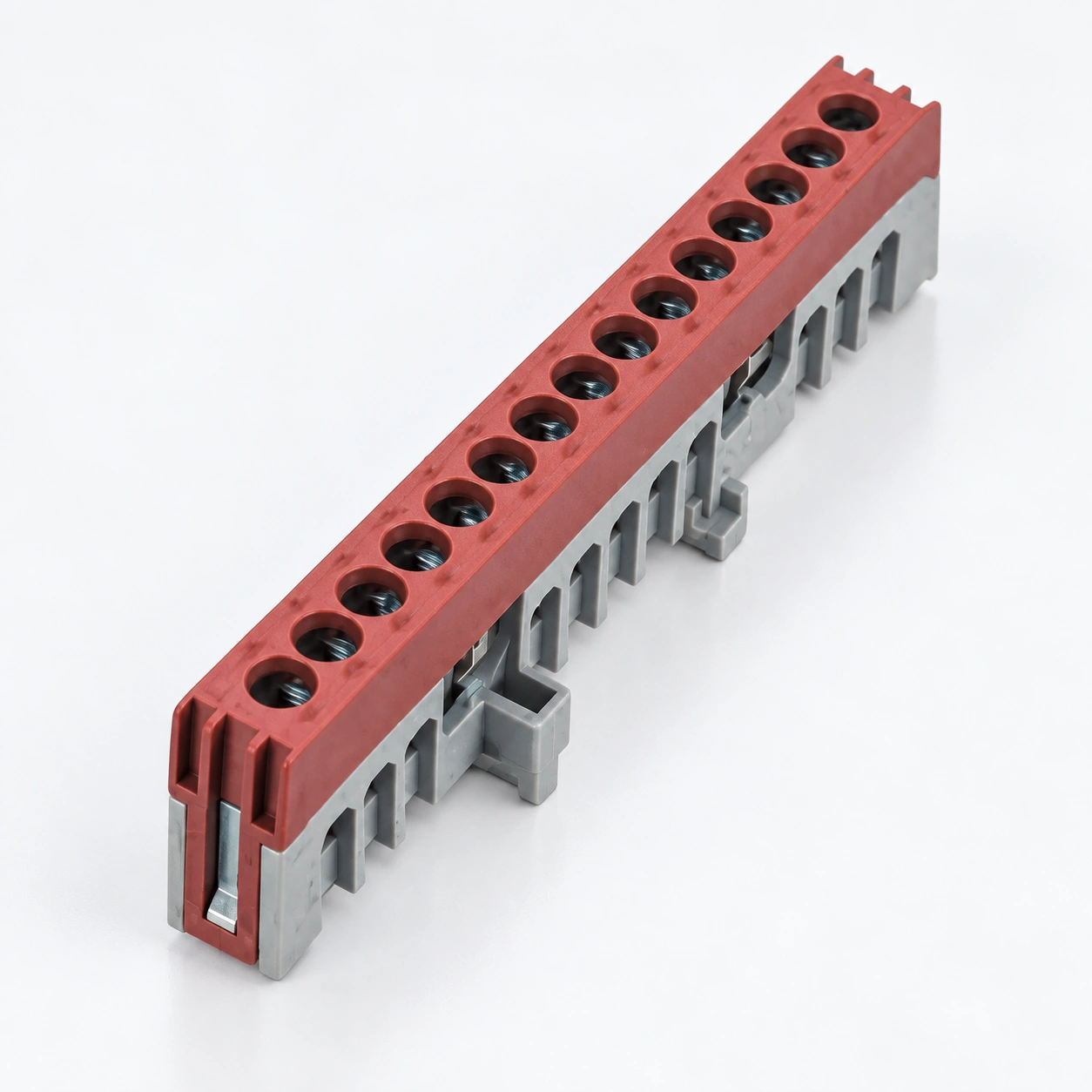

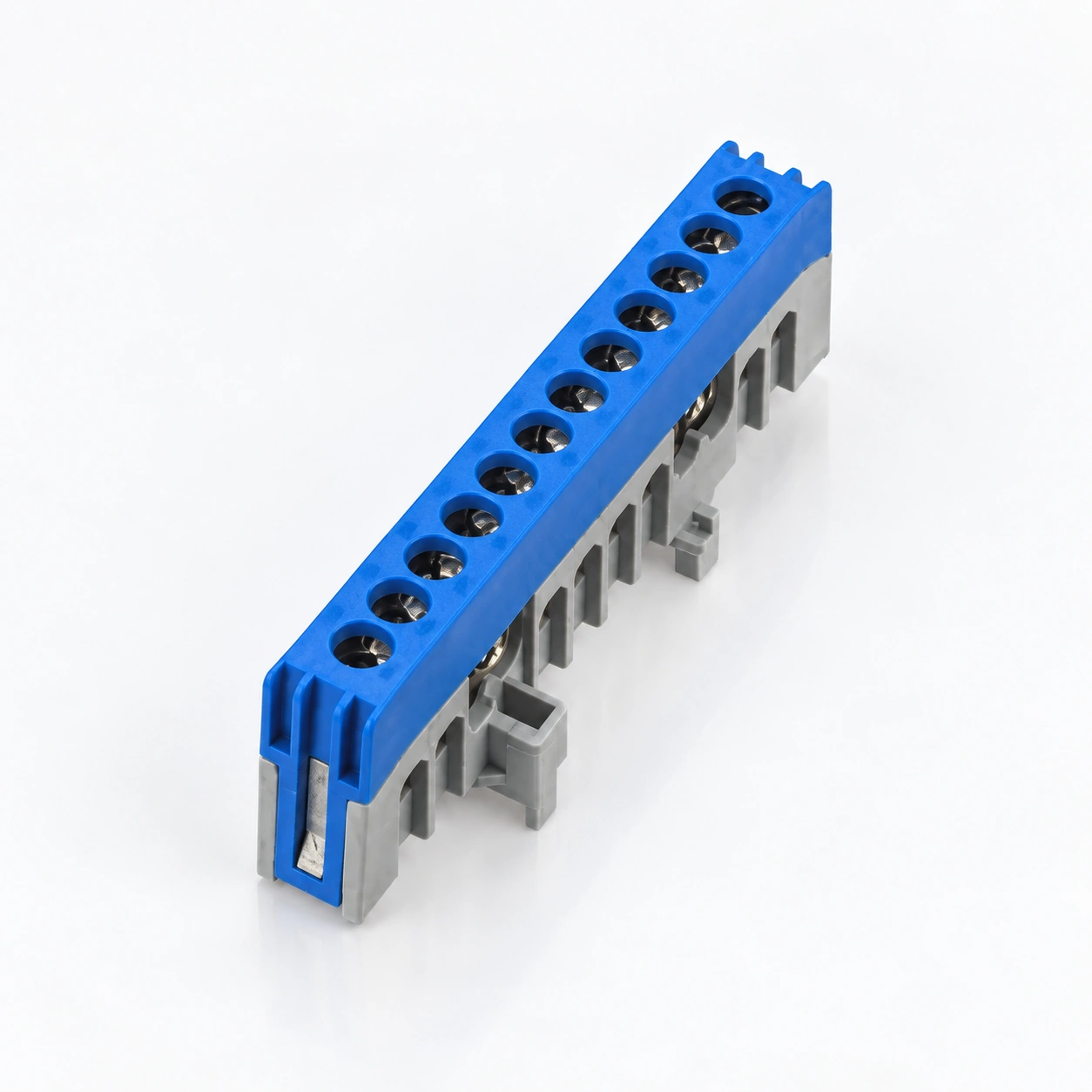

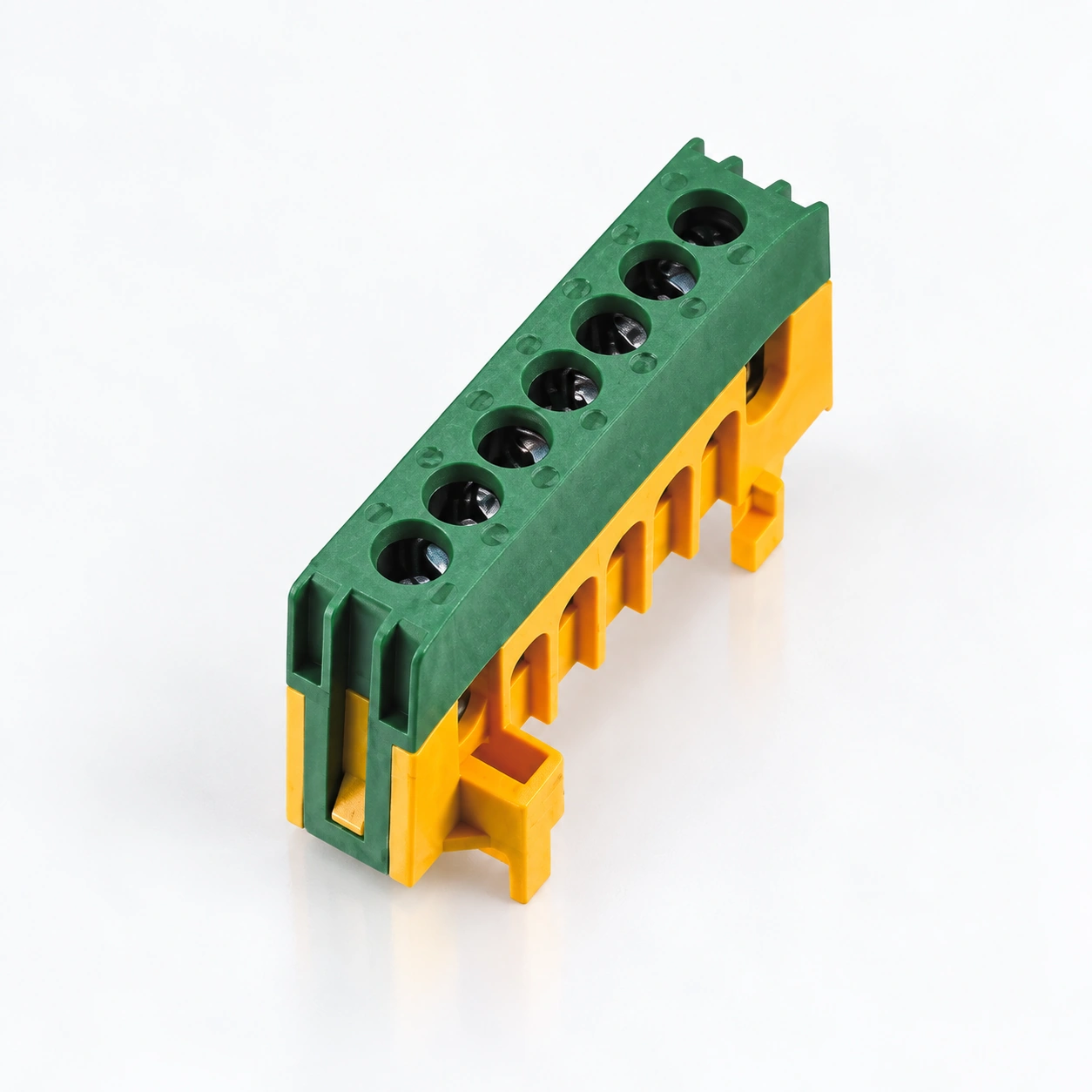

YOCL ELEKTRİK YC16N DIN Ray Köprü Klemensleri kompakt bir terminal formatı sağlar 7, 12 veya 15 bağlantı pozisyonları bakır iletkenler için 2.5 ile 16 mm² arası. Yelpazede nötr (N) için tanımlanmış mavi modeller ve koruyucu toprak (PE) için tanımlanmış sarı/yeşil modellerin yanı sıra siyah, kahverengi ve gri seçenekler bulunmaktadır.
PA66 gövde ve kapak, belirtilen UL 94 V-0 malzeme sınıfına ve IP20 dokunma koruması derecesine sahiptir. Model tablosu, 690 V terminal derecesini, 63 A akım derecesini ve belirtilen vidalı kelepçe donanımını sağlar.
Özellikler
- 7'li, 12'li ve 15'li pozisyon model formatları.
- Bakır iletken aralığı 2.5–16 mm².
- Mavi N ve sarı/yeşil PE tanımlama seçenekleri.
- DIN ray montajı.
- IP20 dokunma koruması ve PA66 gövde / kapak.
- Belirtilen 1.2 N·m sıkma torkuna sahip M5 vidalar.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YC16N |
| Ürün tipi | DIN ray köprü klemensleri |
| Bağlantı konumları | 7 / 12 / 15 |
| İletken malzemesi | Bakır |
| İletken aralığı | 2.5–16 mm² |
| Klemens gerilim değeri | 690 V |
| Akım değeri | 63 A |
| Gövde ve kapak | PA66 |
| Malzeme yanmazlık sınıfı | UL 94 V-0 |
| Koruma sınıfı | IP20 |
| Vida boyutu | M5 |
| Sıkma torku | 1.2 N·m |
| Montaj | DIN ray |
| İşaretleme | Lazer işaretleme |
| Renkler | Siyah, mavi (N), kahverengi, gri, sarı/yeşil (PE) |
Model Özellikleri
| Model | Bağlantı konumları | Renk / tanımlama | Voltaj (V) | Akım (A) | Copper conductor range (mm²) | Tightening torque (N·m) | Vida boyutu |
|---|---|---|---|---|---|---|---|
| YC16N7BK | 7 | Siyah | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N7BL | 7 | Blue (N) | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N7BN | 7 | Kahverengi | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N7GY | 7 | Gri | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N7YG | 7 | Yellow/green (PE) | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N12BK | 12 | Siyah | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N12BL | 12 | Blue (N) | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N12BN | 12 | Kahverengi | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N12GY | 12 | Gri | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N12YG | 12 | Yellow/green (PE) | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N15BK | 15 | Siyah | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N15BL | 15 | Blue (N) | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N15BN | 15 | Kahverengi | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N15GY | 15 | Gri | 690 | 63 | 2.5–16 | 1.2 | M5 |
| YC16N15YG | 15 | Yellow/green (PE) | 690 | 63 | 2.5–16 | 1.2 | M5 |
Boyut
| Temel model | Bağlantı konumları | Uzunluk (mm) | Toplam yükseklik (mm) | Gövde yüksekliği (mm) | Overall depth (mm) | Additional depth (mm) |
|---|---|---|---|---|---|---|

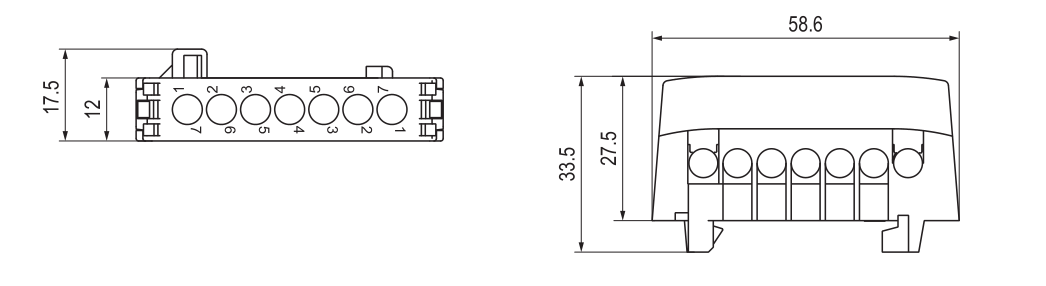

| YC16N7 | 7 | 58.6 | 33.5 | 27.5 | 17.5 | 12 |

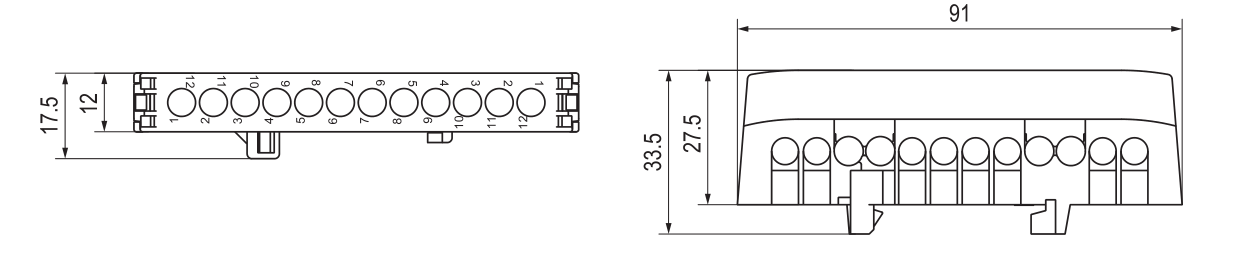

| YC16N12 | 12 | 91 | 33.5 | 27.5 | 17.5 | 12 |

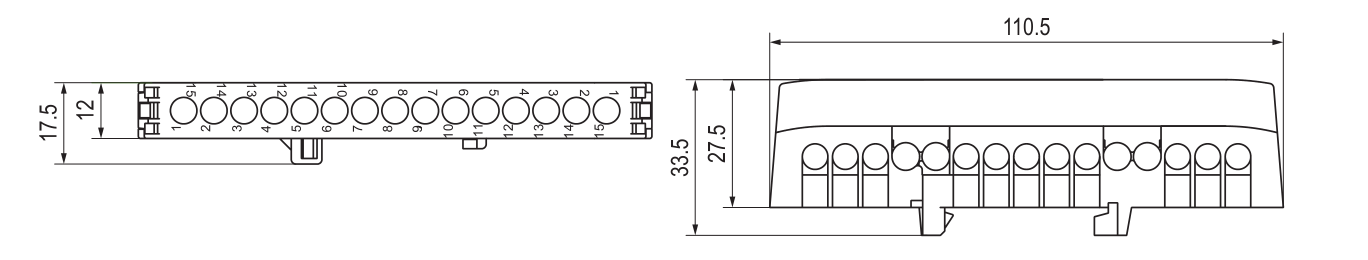

| YC16N15 | 15 | 110.5 | 33.5 | 27.5 | 17.5 | 12 |
All dimensions are in millimetres.
Seçim Kılavuzu
Choose the required number of connection positions and the identification colour. Match the copper conductor cross-section to the 2.5–16 mm² range and the terminal rating to the circuit requirements. Include the full model suffix, conductor sizes and quantity with the enquiry.
