YCA10 Kaplamalı Pirinç Klemens Baraları
YOCL ELECTRIC YCA10 kapaklı pirinç terminal barlar, 18 eşleştirilmiş konfigürasyonlar sunar; 3–15 yollu ve 7×11 mm veya 9×15 mm fiziksel bar kesitlidir. PC ve ABS plastik ayarların ayrı sıcaklık spesifikasyonları vardır. Yol sayısı, bar kesiti, vida boyutu ve montaj boyutlarına göre tam düzeni seçin.
Genel Bakış
YOCL ELECTRIC YCA10 terminal barlar, plastik destekler ve kapak ile ortak bir pirinç iletken sağlar. On sekiz konfigürasyon, 3 ila 15 bağlantı yolunu 7×11 mm veya 9×15 mm pirinç kesitlerinden biriyle birleştirir. PC ve ABS belirtilen plastik malzemelerdir, bar boyutu, vida boyutu ve gövde boyutları ise her konfigürasyon için eşleştirilmiştir.
Özellikler
- İki fiziksel pirinç kesit: 7×11 mm ve 9×15 mm.
- Her kesit grubunda 3, 4, 5, 6, 7, 8, 10, 12 veya 15 yollu.
- Ayrı sıcaklık spesifikasyonlarına sahip PC ve ABS plastik malzemeler.
- Çinko kaplamalı demir vidalar M5×9 veya M5×12 boyutlarında, bara bölümü ile eşleştirilmiş.
- Panel konumlandırma destekli kapalı ortak bara yapısı.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Seri | YCA10 |
| İletken | Pirinç |
| Vidalar | Çinko kaplı demir |
| Plastik ayar | PC; ABS |
| PC malzeme sıcaklığı | -40°C ila +85°C |
| ABS malzeme sıcaklığı | -20°C ila +70°C |
| Çalışma gerilimi aralığı | 250–450 V |
| Bağlantı fonksiyonu | Ortak potansiyel bara |
| Bar kesitleri | 7×11 mm; 9×15 mm |
Model seçenekleri
| Model | Yollar | Bar g×y (mm) | L (mm) | L1 (mm) | L2 (mm) | H (mm) | G (mm) | Φ (mm) | Vida boyutu | Plastik ayar |
|---|---|---|---|---|---|---|---|---|---|---|
| YCA10 | 3 | 7×11 | 26.5 | 56 | 46 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 4 | 7×11 | 34.5 | 64 | 54 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 5 | 7×11 | 42.5 | 72 | 62 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 6 | 7×11 | 50.5 | 80 | 70 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 7 | 7×11 | 58.5 | 88 | 78 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 8 | 7×11 | 65.5 | 96 | 86 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 10 | 7×11 | — | 112 | 102 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 12 | 7×11 | 98.5 | 128 | 118 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 15 | 7×11 | 102.5 | 152 | 142 | 36 | 15 | 6.5 | M5×9 | PC, ABS |
| YCA10 | 3 | 9×15 | 36.5 | 69.5 | 60 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 4 | 9×15 | 47 | 80 | 70.5 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 5 | 9×15 | 58 | 91 | 81.5 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 6 | 9×15 | 68.5 | 102 | 92.5 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 7 | 9×15 | 79.5 | 113 | 103 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 8 | 9×15 | 90.5 | 124 | 114 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 10 | 9×15 | 112 | 145.5 | 135 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 12 | 9×15 | 133.5 | 167 | 157 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |
| YCA10 | 15 | 9×15 | 166 | 188.5 | 178.5 | 43 | 18 | 9(2×10) | M5×12 | PC, ABS |

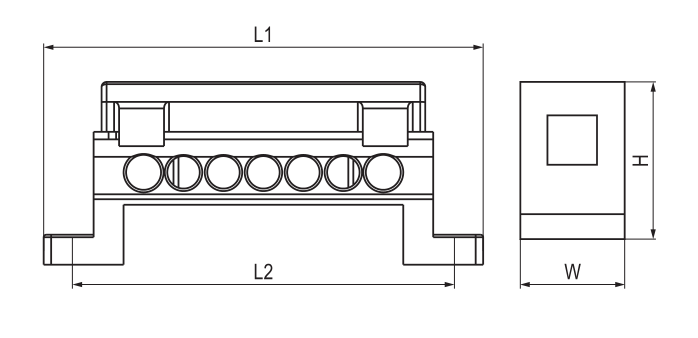

Boyut
L, L1, L2, H, W ve Φ değerlerini milimetre cinsinden yapılandırma satırını kullanarak seçin. 7×11 mm grubu H 36 mm ve W 15 mm değerlerine sahiptir; 9×15 mm grubu H 43 mm ve W 18 mm değerlerine sahiptir. Fiziksel bara boyutları, kablolama tasarımı tarafından gerektirilen iletken boyutundan ayrıdır.
Seçim
Pirinç kesitini ve yol sayısını bir yapılandırma olarak seçin, ardından ayak izini ve vida boyutunu karşılaştırın. PC ve ABS sıcaklık değerleri bu malzemelere ayrı ayrı atıfta bulunur. Yapılandırma sorgusuna malzeme özelindeki gereksinimleri ekleyin.
Sipariş
Gerekli yol sayısını, YCA10, 7×11 mm veya 9×15 mm bara kesitini ve miktarını belirtin. Gerekli yapılandırmayı belirlemek için yol sayısını ve bara kesitini birlikte kullanın.
