LT-12 Serisi Tek Kutuplu Kol Konnektörleri

YOCL ELECTRIC LT-12 serisi tek kutuplu kol konektörleri LT-12, LT-13, LT-14 ve LT-15'i içerir.

450 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
8–10 mm soyma uzunluğu
4 listelenen model seçenekleri
Dört model de 1P olarak listelenmiştir

Bu ürün hakkında bilgi alın

Genel Bakış

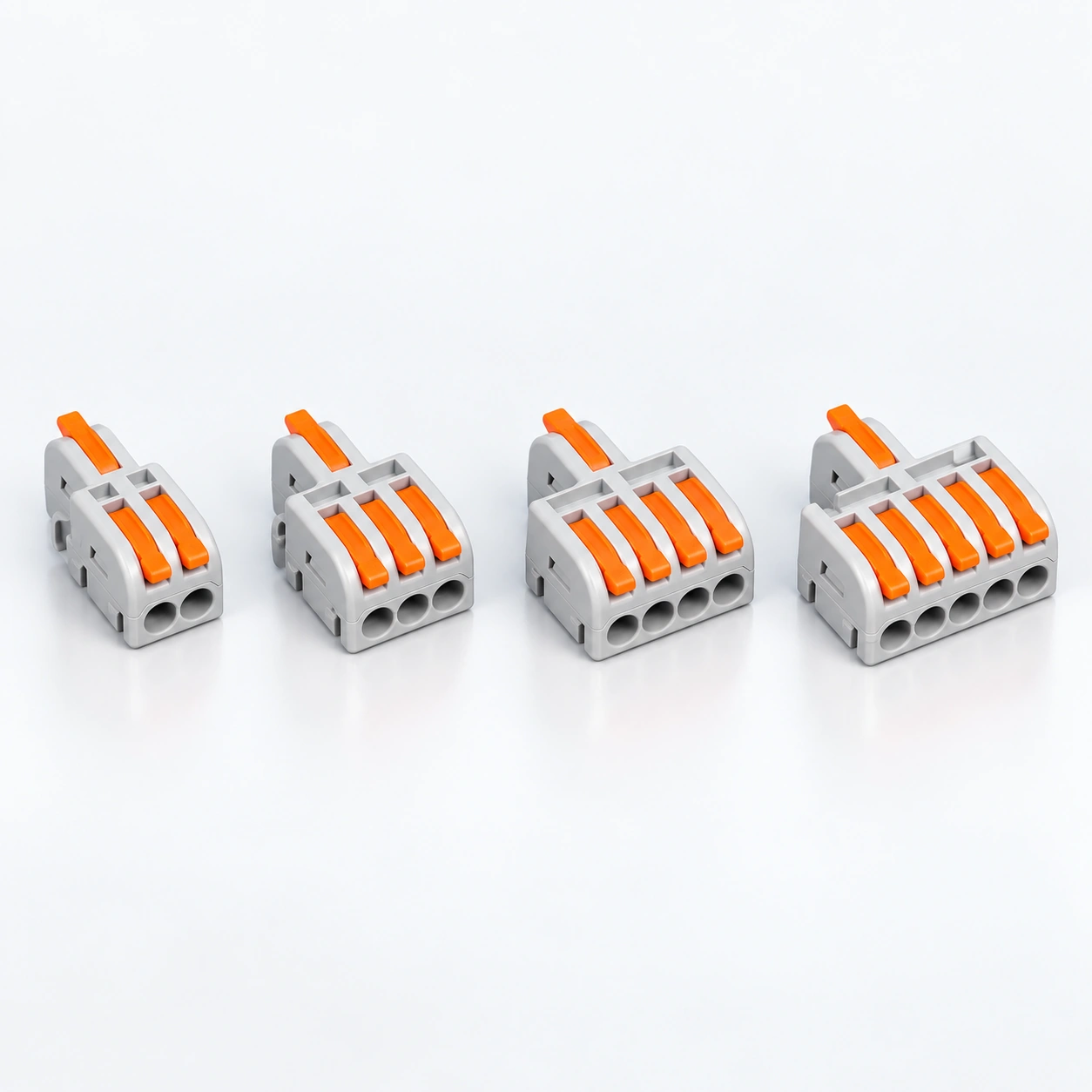

YOCL ELECTRIC LT-12 serisi tek kutuplu kol konektörleri LT-12, LT-13, LT-14 ve LT-15'i içerir. Dördü de giderek daha geniş kasalar ve farklı görünür giriş düzenleri ile 1P olarak listelenmiştir.

Özellikler

LT-12, LT-13, LT-14 ve LT-15'ün tümü 1P olarak listelenmiştir.
Girişler için gösterilen bireysel turuncu kol kontrolleri.
450 V nominal gerilim ve 32 A nominal akım.
PA66 / PC plastik parçalar ve 8–10 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	LT-12, LT-13, LT-14, LT-15
Anma gerilimi	450 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	8–10 mm
Plastik parçalar	PA66 / PC
Yay malzemesi	S301
Kontak malzemesi	T2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
LT-12	1P	31.5 × 13.9 × 13.5
LT-13	1P	31.5 × 18.9 × 13.5
LT-14	1P	31.5 × 23.9 × 13.5
LT-15	1P	31.5 × 28.9 × 13.5

Model Seçimi

Gerekli giriş düzenini seçmek için modeli ve gövde genişliğini kullanın. 12, 13, 14 ve 15 model numaraları listelenen kutup sayısını temsil etmez: her biri katalogda 1P olarak kalır. İletken kesiti her model için 0.5–4 mm²'dır.

Sipariş Bilgileri

Kesin modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorguya gerekli bağlantı düzenini dahil edin.
