PCT-112/PCT-112D Sıra Tipi Kol Bağlantıları

YOCL ELEKTRİKLİ PCT-112 ve PCT-112D sıra tipi kol bağlantıları, 1P olarak listelenmiştir ve 250 V, 32 A derecesine sahiptir.

250 V nominal gerilim; 32 A nominal akım
0.5–4 mm² listelenen iletken kesiti
11–12 mm soyma uzunluğu
2 listelenen model seçenekleri
Düz PCT-112 ve braketli PCT-112D gövdeler

Bu ürün hakkında bilgi alın

Genel Bakış

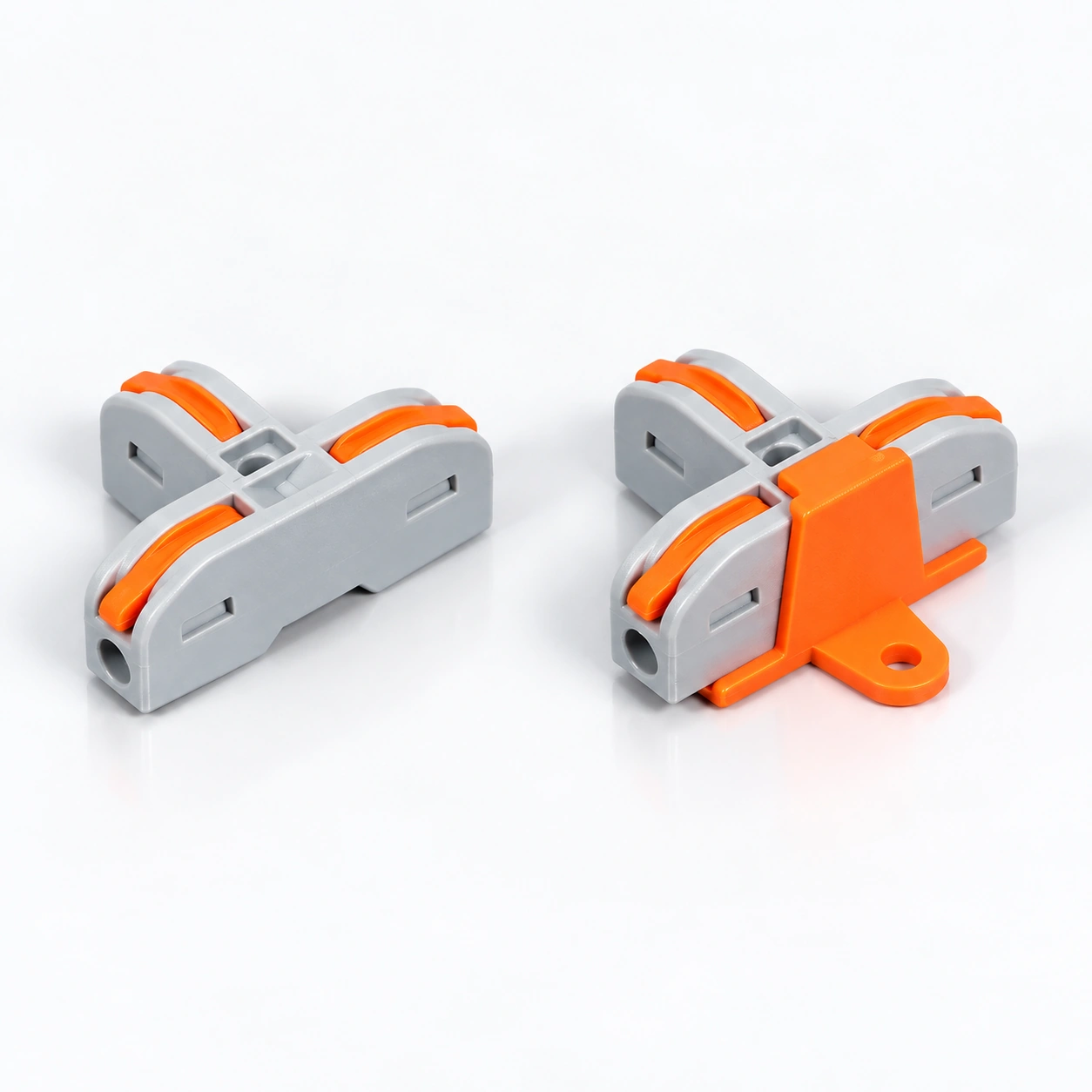

YOCL ELEKTRİKLİ PCT-112 ve PCT-112D sıra tipi kol bağlantıları, 1P olarak listelenmiştir ve 250 V, 32 A derecesine sahiptir. PCT-112D bağlantı gövdesi etrafında gösterilen montaj braketini ve sabitleme kulağını eklerken, PCT-112 düz gövde formatını kullanır.

Özellikler

Tek kutuplu sıra tipi bağlantı formatı.
Zıt uçlarda gösterilen kol kontrolleri.
Düz PCT-112 ve braketli PCT-112D gövde seçenekleri.
0.5–4 mm² iletken aralığı ve 11–12 mm soyma uzunluğu.

Teknik Özellikler

Parametre	Teknik Özellikler
Modeller	PCT-112, PCT-112D
Anma gerilimi	250 V
Anma akımı	32 A
İletken kesiti	0.5–4 mm²
Listelenen dayanım gerilimi	4 kV
Ortam sıcaklığı	−40 °C ila +105 °C
Sıyırma uzunluğu	11–12 mm
Plastik parçalar	PC
Yay malzemesi	S301
Kontak malzemesi	T2
Plastik malzeme yanıcılık referansı	UL94 V-2
Katalog referans standardı	IEC; belirli standart numarası belirtilmemiş

Anma gerilimi ve dayanma gerilimi girişlerinde AC veya DC belirtilmemiştir. Dayanma testi süresi belirtilmemiştir. İletken aralığı ayrı iletken sınıflarına ayrılmamıştır.

Boyut

Katalog, ölçü birimi belirtmeden aşağıdaki U × G × Y değerlerini vermektedir. Katalog P tanımı sütun kaynak etiketini korur; elektriksel olarak yalıtılmış devrelerin sayısını belirlemez.

Model	Katalog P tanımı	Katalog U × G × Y (birim belirtilmemiş)
PCT-112	1P	39.3 × 25.95 × 14.4
PCT-112D	1P	39.3 × 37.45 × 17.5

Model Seçimi

Düz gövde için PCT-112 seçin veya köşeli formatın gerektiği durumlarda PCT-112D seçin. D versiyonu daha geniş ve daha yüksek listelenen bir zarfa sahiptir. Sabitleme deliği boyutları ve gerekli bağlantı elemanı referans verilerinde belirtilmemiştir.

Sipariş Bilgileri

Tam modeli, iletken tipini ve kesitini, uygun olduğunda gerekli rengi ve miktarı belirtin. Sorunuzda gerekli bağlantı düzenini ve montaj arayüzünü ekleyin.
