IP67 Endüstriyel Fişler
YOCL ELEKTRİKLİ IP67 kablo ucu bağlantıları için endüstriyel fişler, farklı gövde tasarımları ve eksiksiz NM model seçim tabloları.
- Anma akımları: 16 A, 32 A, 63 A ve 125 A.
- Kontak düzenleri: 2P+E, 3P+E ve 3P+N+E.
- Modele bağlı olarak 4h, 6h ve seçilmiş 3h toprak kontak düzenleri.
- Arka kablo girişli erkek kablo fişi.
- Tam model kodu ile voltajı, iletken kapasitesini ve boyutları seçin.
Genel Bakış
YOCL ELECTRIC IP67 endüstriyel fişler, endüstriyel kablo bağlantıları için erkek kablo fişleridir. Bu aile, aşağıda listelenen gerçek 16 A, 32 A, 63 A ve 125 A modellerini, 2P+E, 3P+E ve 3P+N+E kontak düzenleriyle bir araya getirir. Her modelin kendi voltajı, toprak kontak saati konumu ve gövde tasarımı vardır.
Ön kısımda çıkıntılı erkek kontaklar ve kilitleme halkası eşleşme tasarımı bulunurken, arka kısımdan kablo girişi yapılır. 16 / 32 A ve 63 / 125 A gövde tasarımları model tablolarında ayrılmıştır. Özel 3h versiyonları, kendi kontak konumlarıyla adlandırılmış modeller olarak dahil edilmiştir.
Özellikler
- Listelenen modeller için IP67 koruma derecesi.
- Panel montajı yerine kablo montajlı erkek kontaklar.
- Nominal akım seçenekleri: 16 A, 32 A, 63 A ve 125 A; gerçek kombinasyonlar model tablolarıyla tanımlanır.
- 2P+E, 3P+E ve 3P+N+E versiyonları ayrı ayrı tanımlanır.
- Toprak-temas düzenleri: 4h, 6h ve seçilmiş 3h, belirtilen modele göre.
- Ayrı muhafaza grupları, her modelin iletken kapasitesini ve boyut verilerini korur.
Teknik Özellikler
| Parametre | Teknik Özellikler |
|---|---|
| Marka | YOCL ELEKTRİK |
| Ürün tipi | Erkek kablo fişleri |
| Montaj | Kabloya monte |
| Koruma sınıfı | IP67 |
| Anma akımları | 16 A, 32 A, 63 A ve 125 A |
| Kontak düzenlemeleri | 2P+E (3 kontak); 3P+E (4 kontak); 3P+N+E (5 kontak) |
| Toprak-temas konumları | 4s, 6s ve seçilmiş 3s |
| Voltaj yapılandırmaları | Bireysel model satırlarına bakınız; eşleştirilmiş beş kontak değerleri listelendiği gibi korunur. |
| İletken kapasiteleri | Model-specific values in mm²; see the selection tables. |
| Housing designs | See the separate model groups below. |
Kilitleme halkası gövde tasarımı — 16 / 32 A
| Model | Printed reference | Akım (A) | Kontaklar | Voltaj (V) | Clock | Conductor capacity (mm²) | Body color |
|---|---|---|---|---|---|---|---|
| NM-0131-4 | 278 | 16 | 2P+E | 110–130 | 4h | 1–2.5 | Sarı |
| NM-0231-4 | 290 | 32 | 2P+E | 110–130 | 4h | 2.5–6 | Sarı |
| NM-0131 | 278 | 16 | 2P+E | 220–240 | 6h | 1–2.5 | Mavi |
| NM-0231 | 290 | 32 | 2P+E | 220–240 | 6h | 2.5–6 | Mavi |
| NM-0141 | 282 | 16 | 3P+E | 380–415 | 6h | 1–2.5 | Kırmızı |
| NM-0241 | 294 | 32 | 3P+E | 380–415 | 6h | 2.5–6 | Kırmızı |
| NM-0151 | 288 | 16 | 3P+N+E | 220–380 / 240–415 | 6h | 1–2.5 | Kırmızı |
| NM-0251 | 291 | 32 | 3P+N+E | 220–380 / 240–415 | 6h | 2.5–6 | Kırmızı |
Beyaz arka gövde kilitleme tasarımı — 16 / 32 A
| Model | Akım (A) | Kontaklar | Voltaj (V) | Clock | Conductor capacity (mm²) | Body color |
|---|---|---|---|---|---|---|
| NM-0132 | 16 | 2P+E | 220–240 | 6h | 1–2.5 | Mavi |
| NM-0232 | 32 | 2P+E | 220–240 | 6h | 2.5–6 | Mavi |
| NM-0142 | 16 | 3P+E | 380–415 | 6h | 1–2.5 | Kırmızı |
| NM-0242 | 32 | 3P+E | 380–415 | 6h | 2.5–6 | Kırmızı |
| NM-0152 | 16 | 3P+N+E | 220–380 / 240–415 | 6h | 1–2.5 | Kırmızı |
| NM-0252 | 32 | 3P+N+E | 220–380 / 240–415 | 6h | 2.5–6 | Kırmızı |
Gri arka gövde tasarımı — 63 / 125 A
| Model | Akım (A) | Kontaklar | Voltaj (V) | Clock | Conductor capacity (mm²) | Body color |
|---|---|---|---|---|---|---|
| NM-0332 | 63 | 2P+E | 220–240 | 6h | 6–16 | Mavi |
| NM-0432 | 125 | 2P+E | 220–240 | 6h | 16–50 | Mavi |
| NM-0342 | 63 | 3P+E | 380–415 | 6h | 6–16 | Kırmızı |
| NM-0442 | 125 | 3P+E | 380–415 | 6h | 16–50 | Kırmızı |
| NM-0352 | 63 | 3P+N+E | 220–380 / 240–415 | 6h | 6–16 | Kırmızı |
| NM-0452 | 125 | 3P+N+E | 220–380 / 240–415 | 6h | 16–50 | Kırmızı |
Beyaz arka gövde tasarımı — 63 / 125 A
| Model | Akım (A) | Kontaklar | Voltaj (V) | Clock | Conductor capacity (mm²) | Body color |
|---|---|---|---|---|---|---|
| NM-033 | 63 | 2P+E | 220–240 | 6h | 6–16 | Mavi |
| NM-043 | 125 | 2P+E | 220–240 | 6h | 16–50 | Mavi |
| NM-034 | 63 | 3P+E | 380–415 | 6h | 6–16 | Kırmızı |
| NM-044 | 125 | 3P+E | 380–415 | 6h | 16–50 | Kırmızı |
| NM-035 | 63 | 3P+N+E | 220–380 / 240–415 | 6h | 6–16 | Kırmızı |
| NM-045 | 125 | 3P+N+E | 220–380 / 240–415 | 6h | 16–50 | Kırmızı |

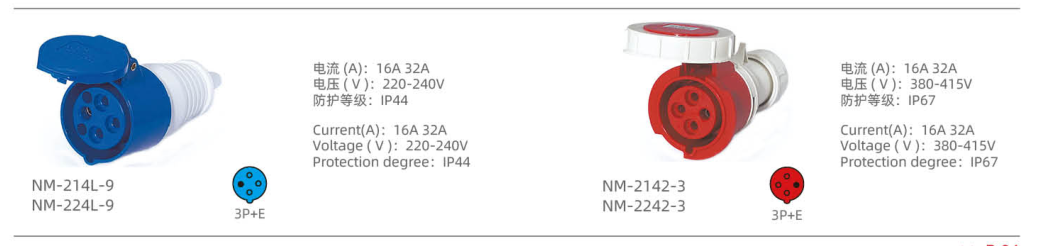

Özel 3h kontak düzeni — 16 / 32 A
These 3h models are distinct from the ordinary 6h models; the model suffix must be included when ordering.
| Model | Akım (A) | Kontaklar | Voltaj (V) | Clock | Conductor capacity (mm²) | Body color |
|---|---|---|---|---|---|---|
| NM-0142-3 | 16 | 3P+E | 380–415 | 3h | — | Kırmızı |
| NM-0242-3 | 32 | 3P+E | 380–415 | 3h | — | Kırmızı |
Boyut
The symbols below reproduce each housing group’s dimensional table in millimetres. Letter meanings differ between drawings; a repeated symbol does not define one common dimension across all groups. Match the full model code and housing group before using a drawing.
Kilitleme halkası gövde tasarımı — 16 / 32 A
| Model | Drawing/table dimensions (mm) |
|---|---|
| NM-0131-4 | a = 138; b = 115; d = 70.2 |
| NM-0231-4 | a = 170; b = 141; d = 93.3 |
| NM-0131 | a = 138; b = 115; d = 70.2 |
| NM-0231 | a = 170; b = 141; d = 93.3 |
| NM-0141 | a = 144; b = 120.5; d = 78 |
| NM-0241 | a = 170; b = 141; d = 93.3 |
| NM-0151 | a = 144; b = 120.5; d = 87 |
| NM-0251 | a = 177; b = 148; d = 101 |
Beyaz arka gövde kilitleme tasarımı — 16 / 32 A
| Model | Drawing/table dimensions (mm) |
|---|---|
| NM-0132 | a = 127; b = 47; c = 6–15; SW = 44 |
| NM-0232 | a = 158; b = 63; c = 10–20; SW = 54 |
| NM-0142 | a = 133; b = 53; c = 6–15; SW = 44 |
| NM-0242 | a = 158; b = 63; c = 10–20; SW = 54 |
| NM-0152 | a = 140; b = 61; c = 6–15; SW = 44 |
| NM-0252 | a = 165; b = 69; c = 10–20; SW = 54 |
Gri arka gövde tasarımı — 63 / 125 A
| Model | Drawing/table dimensions (mm) |
|---|---|
| NM-0332 | a = 250; b = 115; c = 23 |
| NM-0432 | a = 275; b = 128; c = 31 |
| NM-0342 | a = 250; b = 115; c = 23 |
| NM-0442 | a = 275; b = 128; c = 31 |
| NM-0352 | a = 250; b = 115; c = 23 |
| NM-0452 | a = 275; b = 128; c = 31 |
Beyaz arka gövde tasarımı — 63 / 125 A
| Model | Drawing/table dimensions (mm) |
|---|---|
| NM-033 | a = 231.5; b = 110; c = 16–38; φ = 110 |
| NM-043 | a = 295; b = 123; c = 30–64; φ = 123 |
| NM-034 | a = 231.5; b = 110; c = 16–38; φ = 110 |
| NM-044 | a = 295; b = 123; c = 30–64; φ = 123 |
| NM-035 | a = 231.5; b = 110; c = 16–38; φ = 110 |
| NM-045 | a = 295; b = 123; c = 30–64; φ = 123 |
Seçim Kılavuzu
Choose a male cable plug for a cable-end connection. A panel-mounted or surface-mounted appliance inlet uses a fixed mounting arrangement and belongs to a different product family.
Select the current rating, contact arrangement, rated voltage, earth-contact clock position and IP rating together from one actual model row. Body color alone is insufficient: the special clock-position groups include different voltage/contact combinations from the ordinary groups.
Keep the complete suffix when selecting the housing version. Models that share an electrical rating may have different lengths, cable-entry dimensions or body shapes. Conductor capacity is a cross-sectional range in mm² and must not be confused with a cable-entry dimension in mm.
For five-contact models, the table preserves the paired 220–380 / 240–415 V notation. It does not create an additional arbitrary voltage combination. A dash in the capacity column means that the particular row supplies no confirmed value.
Sipariş Bilgileri
When enquiring about YOCL ELECTRIC IP67 industrial plugs, provide the full model code, quantity, current rating, contact arrangement, rated voltage, clock position and the required housing design. Include the conductor cross-section and cable outside diameter so that the cable entry and terminal range can be checked for that specific model.
Printed secondary references identify the catalogue entries where shown; they do not create extra model options or replace the full NM model code.
