Conductor & preparation
Specify solid or stranded conductors, cross-section, ferrule use and conductors per connection. Check stripping length and permitted preparation for the exact terminal.
DIN Клеммы на DIN-рейку
Производитель
DIN клеммные колодки на DIN-рейку для шкафов управления и электрощитов. Сравните серии с пружинным зажимом PT, с винтовым зажимом SJ и винтовыми клеммами, включая проходные, многоуровневые и защитные заземляющие варианты. Составьте схему подключения клемм в соответствии с размерами проводников, требованиями к цепям и компоновкой рейки.
Серия DIN клеммных колодок на DIN-рейку
Открыть полный каталог
Клеммные колодки на DIN-рейку с винтовым зажимом серии IN DIN
Клеммные колодки на DIN-рейку с винтовым зажимом серии JH1A DIN
Клеммные колодки на DIN-рейку MRK DIN
Клеммные колодки на DIN-рейку с пружинным зажимом серии PT DIN
Клеммные колодки на DIN-рейку с винтовым зажимом серии SAK DIN
Клеммные колодки на DIN-рейку с пружинным зажимом SJ DIN
Двухъярусные клеммные колодки с винтовым зажимом TBD DIN
Клеммные колодки на DIN-рейку с винтовым зажимом TK DIN
UK Серия Винтовые DIN Клеммные колодки на DIN-рейку
Сравните серии DIN клеммных колодок на DIN-рейку
| Конструкция | Фокус выбора | Ссылка на серию |
|---|---|---|

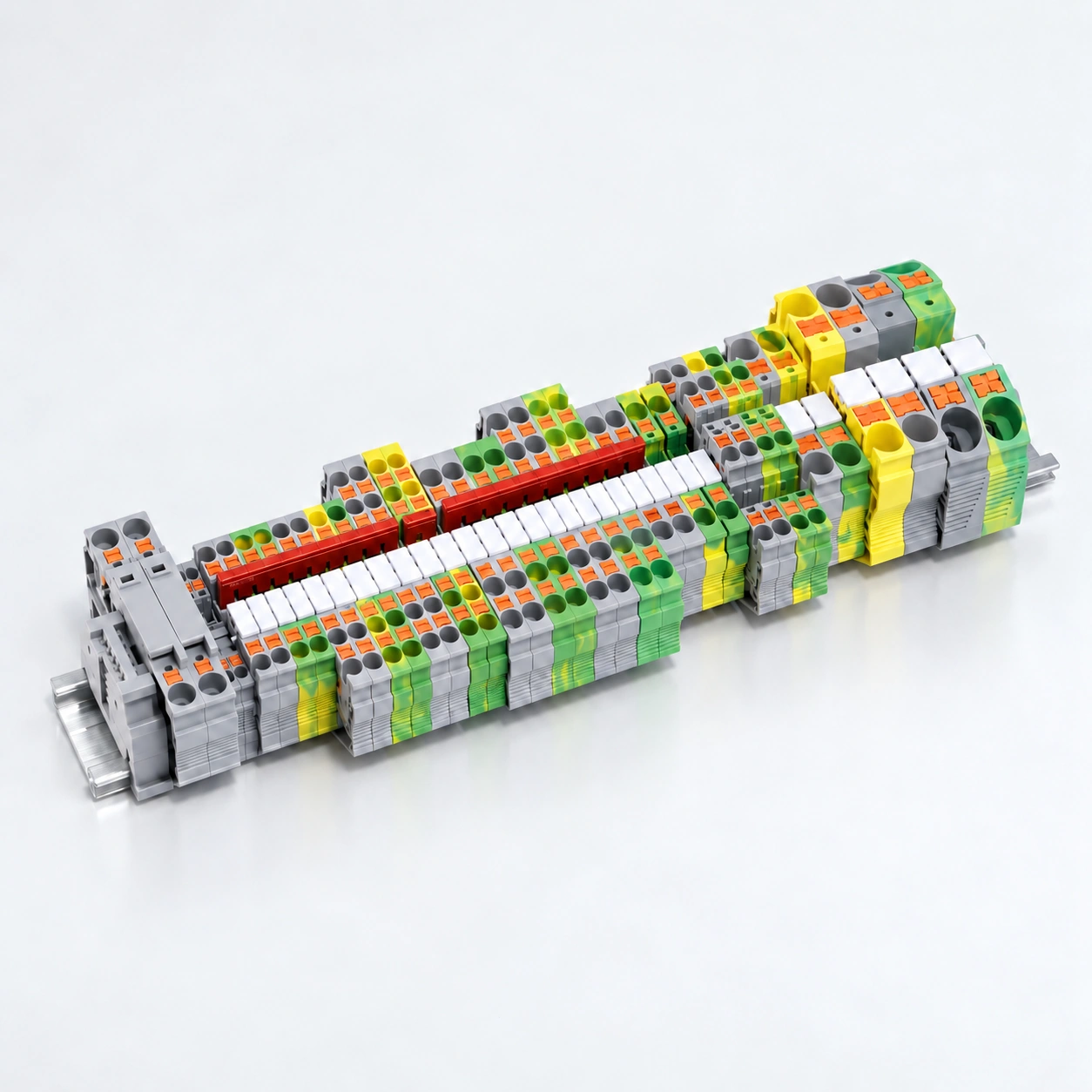

| PT · Пружинный зажим | 35 перечисленных моделей, охватывающих стандартные проходные, TWIN, QUATTRO, многоуровневые и PE конфигурации. Пружинный зажим для подходящих монолитных или обжатых наконечниками проводников; 35 монтажная лапка NS. | Серия PT |

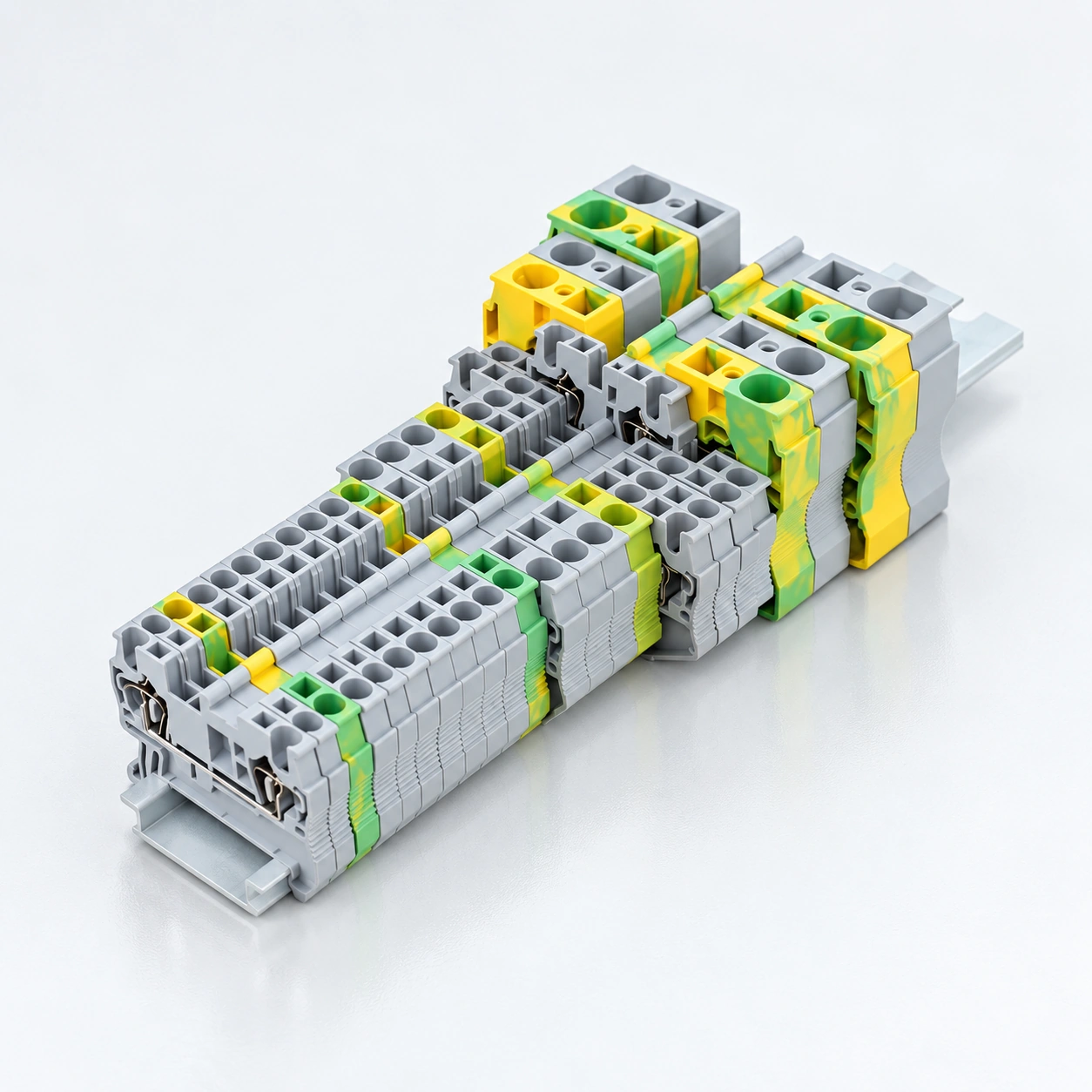

| SJ · Пружинный зажим | 13 перечисленные модели с номинальными сечениями от 1.5 до 16 mm². Монтаж TH35-7.5 / TH35-15. Электрические характеристики указаны для восьми моделей, а не для каждого перечисленного варианта. | Серия SJ |
| UK · Винтовой зажим | 36 перечисленные модели включают стандартные, компактные, многоуровневые и защитные клеммы. Проверьте диапазоны жестких/гибких проводников и специфичные для модели опции перемычек и торцевых пластин. | UK · USLKG PE модели |
| SAK · Винтовой зажим | Восемь стандартных, четыре специальных и шесть защитных клемм EK. Винтовые соединения рамного типа со специфичными для модели диапазонами проводников и размерами. | SAK / SAK(JXB) · EK |
| JH1A · Винт | Девять моделей с указанными токами от 17.5–125 A и 380 V или 500 V номинальными значениями. Проверьте сечение проводника, размер винта и указанную 35 mm или 28 mm монтажную рейку. | Серия JH1A |
| MRK · Панельные соединения | 11 моделей с указанными сечениями от 2.5 до 120 mm², индивидуальными токами от 24–269 A и 750 V или 1000 V номинальными значениями. Крепление защелкой на 35 mm DIN рейки. | Серия MRK |

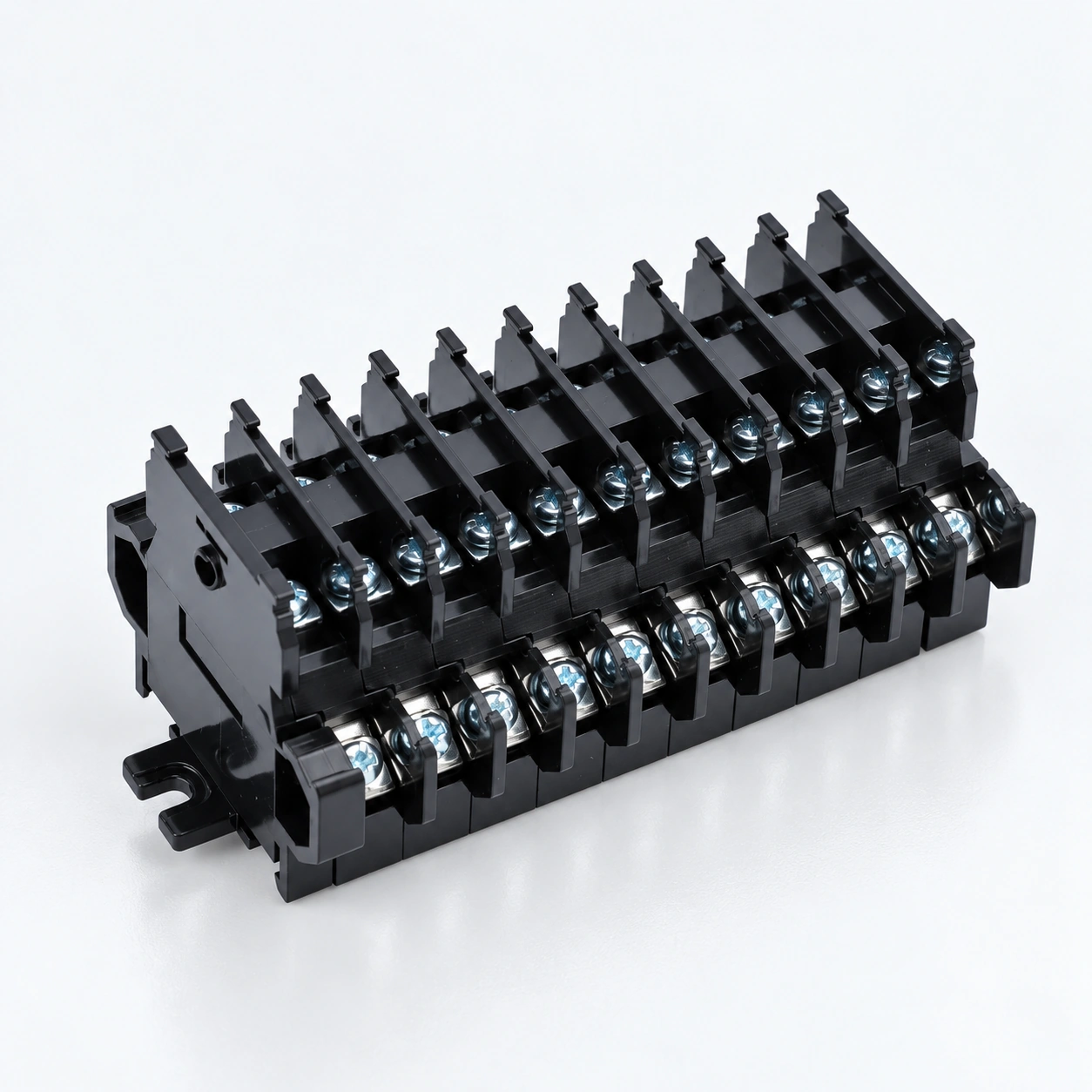

| TBD · Двухъярусный винт | Два уровня подключения в общем корпусе. Три модели с номинальными значениями 10, 20 или 30 A при 600 V, с 35 mm DIN монтажом на рейку. Стандартная конфигурация имеет 10 позиций и торцевые пластины. | TBD-10A · TBD-20A · TBD-30A |

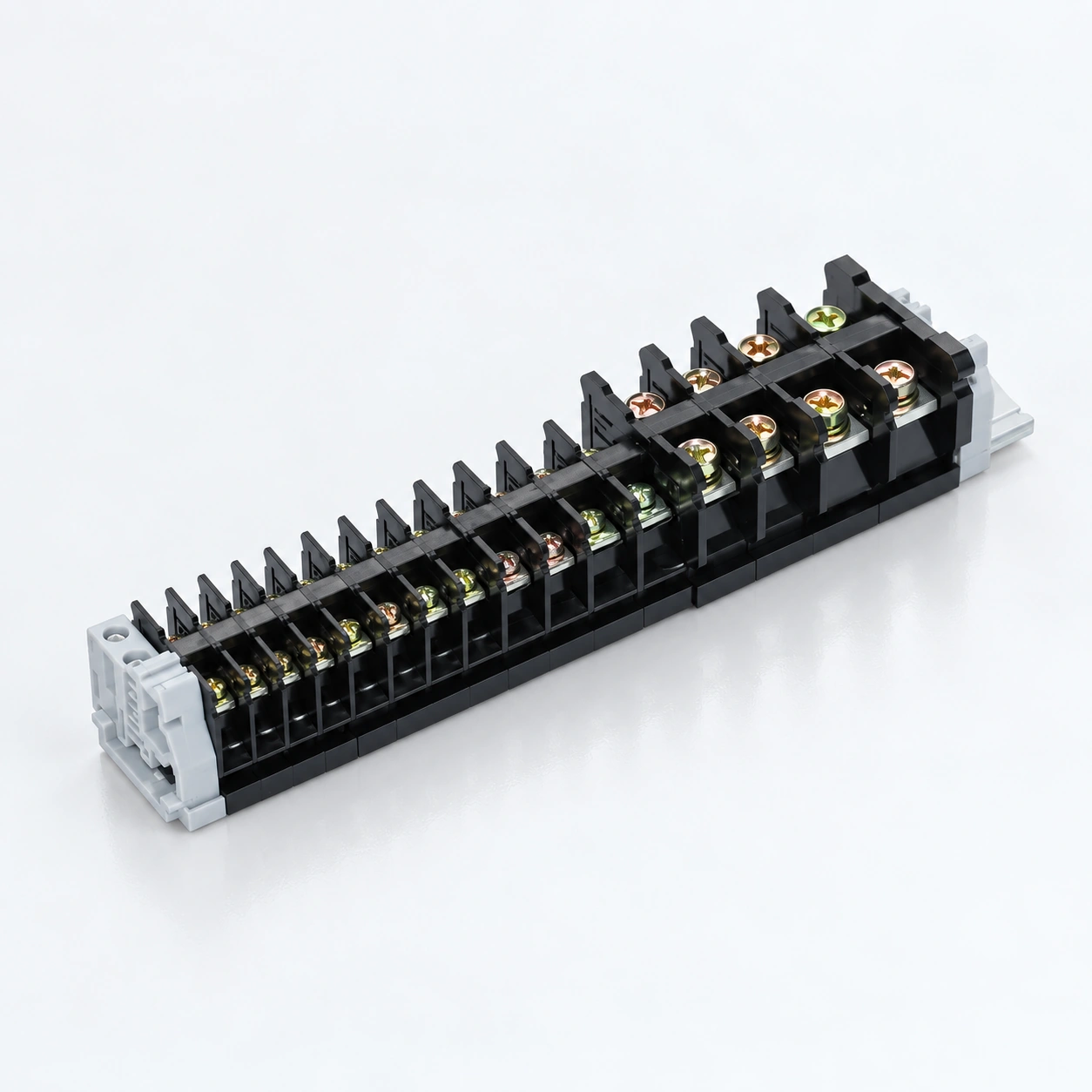

| TK · Винт | Шесть моделей от TK-010 до TK-100 с 10–100 A индивидуальными номиналами и типоразмерами проводников от 0.75–25 mm². TH35-7.5 монтаж; отдельно проверьте AC и DC характеристики напряжения. | Серия TK |
| IN · Винт | Восемь моделей с номиналом 600 V, с индивидуальными токами от 20–240 A и диапазонами проводов от 0.75–100 mm². Прозрачные PC крышки имеют отверстия для доступа инструмента. | Серия IN |
Совместите провод, клемму и рейку.
Ranges above summarize different models. Select the conductor capacity, current and voltage from the same product row.
Метод соединения
Choose push-in, cage spring or screw termination according to the wiring process and selected model. Confirm insertion, release or tightening instructions; do not assume all spring terminals operate identically.
Rail & available space
Identify the rail profile and dimensions, terminal width, height and depth. Most listed families include 35 mm mounting options, but JH1A also lists 28 mm rail widths; verify each model.
Circuit & accessories
Distinguish feed-through, PE, multi-level and special-function circuits. Select matching bridges, markers, end plates and end stops, then check model-specific electrical ratings.
Send your din rail terminal blocks
требования.
Send the terminal series and model, conductor schedule, rail drawing, accessory list and quantities. Include required labels, packing and project documentation.
Подготовьте запросBuild a complete terminal strip order.
Согласуйте спецификацию и необходимые доказательства перед размещением заказа.
Изучите производствоTerminal schedule
List each terminal model, circuit function, conductor type and size, and quantity. Separate feed-through, protective-earth and special-function positions.
Rail arrangement
Provide the rail profile, usable rail length and panel-space constraints. Include terminal width, end components and access needed for wiring and maintenance.
Accessory schedule
List series-compatible bridges, end plates, markers and end stops. Specify circuit identification and bridge positions rather than assuming accessories are universal.
Acceptance & delivery
State required model documentation, inspection criteria, label artwork, pack quantities and destination. Confirm sample and supply requirements with the quotation.
OEM & УПАКОВКА
Ваша спецификация.
Ваш план упаковки.
Build your din rail terminal blocks order around the selected models, identification and supply requirements.
График моделей
List each terminal model, circuit function, conductor type and size, and quantity. Separate feed-through, protective-earth and special-function positions.
Маркировка и идентификация
Предоставьте номера деталей, эскизы маркировки и любую информацию о партии или прослеживаемости, необходимую для заказа.
Количество в упаковке
Укажите количество на модель, индивидуальные упаковки, внешние коробки и место доставки.
DIN Клеммы на DIN-рейку
вопросы о покупке.
What are DIN rail terminal blocks used for?
They provide organized conductor termination points in control cabinets and electrical panels. The required model depends on the circuit function, wire capacity, electrical ratings, rail interface and installation space.
What is the difference between push-in and cage spring connections?
The PT range lists push-in connection for suitable solid or ferruled conductors. SJ is a cage spring range. Conductor insertion and release procedures depend on the selected mechanism and model; follow its specific instructions rather than treating both names as interchangeable.
Do all models fit the same DIN rail?
No universal rail fit is claimed. PT specifies NS 35; SJ lists TH35-7.5 and TH35-15; TK lists TH35-7.5. JH1A includes 35 mm and 28 mm rail widths. Confirm the rail interface for your exact model.
Are protective-earth terminals selected like feed-through terminals?
They serve different circuit functions. PT includes PE configurations, UK includes USLKG protective-earth models, and SAK includes EK models. Review the intended earth connection and mounting requirements separately; do not apply feed-through current or voltage ratings by assumption.
Can I use the same jumper or end plate across series?
Do not assume compatibility. Match bridges, end plates, markers and fixing accessories to the terminal model and manufacturer drawing. UK product information identifies model-specific jumper and end-plate options.
Do I need ferrules for stranded conductors?
It depends on the connection mechanism and approved conductor preparation. Provide the wire type, size and ferrule details, and check the selected terminal's instructions and clamping capacity.
Does a UL 94 V-0 housing mean the complete terminal is UL certified?
No. A material flammability classification is not certification of the complete terminal block. Request model-specific certification or test evidence where your project requires it.
Are distribution blocks included in this range?
This page focuses on DIN rail terminal blocks. For dedicated incoming-to-branch power connections such as UKK, K and UTJ5, use the separate Power Distribution Blocks range.
Can I request a labelled terminal assembly?
Send the terminal schedule, rail layout, bridge positions, circuit labels and quantities for a feasibility review. Assembly, marking, sample and packing options are confirmed for the requested configuration.
Что следует включить в запрос на коммерческое предложение?
Send the terminal series and model, conductor schedule, rail drawing, accessory list and quantities. Include required labels, packing and project documentation. Include the exact model quantities, delivery destination and required documentation.
Можете ли вы рассмотреть пользовательские этикетки и упаковку?
Отправьте номера ваших деталей, макет этикетки, количество в упаковке и требования к отгрузке. Для запрошенных моделей будут подтверждены возможность выполнения, потребность в образцах, минимальные количества и сроки поставки.
